碳基材料凭借其低密度、优异介电特性、高导电性及卓越化学稳定性等本征优势，在电磁波吸收与隐身材料领域展现出重要应用价值。典型碳基吸波体系多由碳质基体（炭黑、碳纤维等）、磁性金属组分（Fe、Co、Ni 基合金）及聚合物基体复合构筑，其微观结构形貌（如多级孔隙率、界面异质结）、电磁波损耗性能及机械强度主要受组分匹配度与制备工艺（化学气相沉积、静电纺丝等）协同调控。本文系统综述了炭黑/ 碳纤维/ 碳纳米管/ 石墨烯等碳质材料的结构- 功能特性，重点解析了多尺度界面设计对介电—磁损耗协同机制的强化效应；异质原子掺杂（N、S）对阻抗匹配特性的优化机理；三维网络结构对多重散射损耗的增强作用。总结了碳基吸波材料开发方面取得的新进展、不同碳基吸波隐身材料的结构特点、性能优势和局限性。结合碳基吸波隐身材料的发展趋势，阐述了该材料在未来发展所面临的挑战和变革方向。相关成果发表于矿冶期刊群《矿冶》2025年第1期，题目：碳基吸波隐身材料的研究新进展，作者：付健博，闫一涵，任慧，张帅，杜玉龙（2025年《矿冶》知网下载和引用次数最多）。

随着雷达制导导弹及拦截武器系统的性能迭代升级，吸波隐身技术在提升武器装备电子战生存能力方面展现出关键战略价值。当前，新型作战平台（战机、导弹、舰艇等）及航天器设计中普遍集成多波段隐身功能模块，以实现对红外、雷达等多谱段探测技术的协同规避。在民用领域，无线通信设备的指数级增长导致电磁环境复杂化，由此引发的电磁干 扰（EMI）不仅影响精密电子器件可靠性，更对航空航天、医疗器械等领域的电磁兼容性构成严峻挑战；同时，非电离辐射的生物安全性争议（WHO/IARC 2B类潜在致癌风险）进一步凸显了电磁防护材料的必要性。为应对便携设备轻量化需求（面密度≤2 kg ·m⁻²），柔性可穿戴吸波材料的开发已成为重要研究方向。

现代战场电磁环境复杂度的跃升，促使隐身材料从单一频段（如X波段）向多频段兼容方向演进。研究热点聚焦于可见光- 红外- 雷达跨谱段隐身材料体系构建，其中雷达波段（2~18 GHz）吸波材料因介电/ 磁损耗协同机制明确而备受关注。需特别指出，红外隐身材料需解决高温工况下（≥300 ℃） 基底— 环境热辐射匹配难题（Δε <0.1）。欧美国家依托碳材料体系优势，已开发出HARP（hybrid absorber for radar protection）等典型产品，其基于炭黑（CB）/ 碳纳米管（CNTs）的梯度结构设计实现了“宽频（8~40 GHz）、轻质（面密度1.6 kg ·m⁻²）、强损耗（RL≤−20 dB）”性能突破。当前，碳基材料（CB、碳纤维、石墨烯等）通过异质界面工程与多尺度结构调控，持续引领隐身技术创新。基于此，本综述将深入总结碳基吸波材料的最新进展及其在隐形技术中的潜在应用，重点围绕基于CB、CF、CNTs、石墨和GNs 吸波材料的优势特性、独特结构、形态及吸波机制进行总结，以期望为新型高性能碳基材料的设计和制备提供参考。

炭黑（CB）作为无定形碳质材料，凭借高导电性与低成本特性，在吸波复合材料领域占据重要地位。通过熔融共混、3D 打印等先进成型技术，可实现CB/ 聚合物复合体系的介电参数精准调控。如KWON等将不同含量CB（5%~30%）添加进硅橡胶基体，发现当CB添加量为10%时，厚度1.9 mm的硅橡胶在11.6 GHz 频率波段具有−22.2 dB 的反射 损失（RL）。JANI等通过优化CB分散度（3%），使材料在X波段（8~12 GHz）与Ku波段（12~18 GHz）分别达到RL=−25 dB（1.9 mm）与RL=−21 dB（2.7 mm）， 证明厚度- 频段响应关联规律。PINTO等开发了CB/ 聚邻甲氧基苯胺（POMA）环氧树脂体系 （CB 20%），通过分子链段取向调控，在7 mm厚度下获得 14.6 GHz 处RL=−32 dB（图1a），其宽频特性（Δf ≥4 GHz）源于多重散射效应。ANSARI等首创CB/ 低密度聚乙烯（LDPE）纳米复合材料（CB 50%）， 在2. 4 mm厚度下实现10. 05 GHz 处RL=−17. 54 dB （图1b）。LIU 等揭示了纳米尺度CB/SiC 复合材料在平均尺寸（80~100 nm）通过增加界面极化中心密度提升损耗效率的机制。LEI 等采用熔融沉积成型（FDM）技术制备CB/ 聚丙烯（PP）梯度材料， 在15. 08 GHz处创纪录达到RL=−39.15 dB（图1c-d）。 研究表明，3D 打印特有的层间孔隙结构（孔隙率12%~18%）可诱发多重反射损耗，使有效吸收带宽（EAB）拓宽至5.63 GHz（12.37~18 GHz），验证了结构—功能一体化设计优势。

基于炭黑（CB）与磁性组分的协同效应，研究者通过磁— 介电耦合策略显著提升吸波性能。VINAYASREE等构建CB/锶铁氧体（SrFe₁₂O₁₉）/ 丁腈橡胶（NBR）三元体系，在7 mm厚度下实现S 波段（2~4 GHz）RL=−28 dB，进一步开发CB/ 钡铁氧体（BaFe₁₂O₁₉）体系时发现6 mm厚度样品在11 GHz 处达到RL=−47 dB，归因于Ba²⁺ 引发的晶格畸变增强磁晶各向异性。

MENG 等采用溶液流延法制备PVDF/CB/ BaTiO3 纳米复合材料（CB 10%，BaTiO₃ 5 %），在2.5 mm厚度下获得9.2 GHz 处RL=−38. 8 dB，并指出其卓越性能源于铁电相变（β 相含量≥75%）引发的强界面极化效应。QIN 等设计的CB/ 四角状ZnO （T-ZnO）/EP 梯度材料（CB 7%，T-ZnO 10%），通过T-ZnO 的尖端放电效应（电场强度增强因子β =3.8） 优化阻抗匹配，使3 mm厚度样品在10.4 GHz 处有效带宽达4.56 GHz，最大RL为−19.31 dB。

针对复杂电磁环境需求，新型结构设计策略成为研究焦点。如IBRAHIM 等构建的CB/EP/ 铁氧体双层异质结构（厚度2 mm，其中CB 和铁氧体各1 mm），通过阻抗渐变设计（表层Z=1.2~1.5 Ω， 底层Z=0.8~1.0 Ω）使有效带宽拓宽至4.8 GHz，证明双层结构中阻抗匹配间隙对吸收特性存在影响。OH等开发的CB/ 草织物/ 环氧多层复合材料（CB 7%），在0.6 mm厚度下、2.4 GHz 处的RL可达到−10.5 dB，加入CB 显着增强了复合材料的吸波性能。LUO 等采用浸渍工艺制备了具有不同孔径的蜂窝芯材料，材料的表面涂有EP，内部填充了导电CB。这种夹层结构在8.7~16.4 GHz 的RL高达−2.5 dB。DONG等研究了CB/ 石英玻璃纤维增强聚酰亚胺（SiO_2f/PI）复合材料，通过对比单层和双层结构后发现，在相同厚度下双层比单层具有更好的吸收性能。当匹配层为5.5 wt.% CB/SiO_2f/PI（0.7 mm 厚度），吸收层组成为15% CB/SiO_2f/PI（0.9 mm厚度），在16.07 GHz 下的最大RL为−46.18 dB，有效带宽为3.95 GHz。

综上可知，CB 基吸波材料采用引入磁性填料、进行多组分复合、通过制备工艺进行结构设计等方式，能够显著提升吸波性能，适应不同频段的应用需求。其性能的提升主要来自于针对传导损耗、界面极化、阻抗匹配等性能的优化。由此可见，未来的研究应更多的关注材料粒度的均匀性、粗糙度、分散性和厚度对吸波性能的影响，同时还要对CB的用量进行更为细化的研究。此外，还需要进一步研究能够有效控制纳米级结构材料层数的设计方法，以进一步优化阻抗匹配、增大吸波带宽。

碳纤维（CF）由直径在微米范围内的细长碳原子丝组成，碳纤维（CF）凭借其独特的一维导电网络（电导 率σ ≥10³ S ·cm⁻¹）与力学性能（拉伸强度≥3.5 GPa）， 在结构—功能一体化吸波材料领域展现独特优势，成为了科学技术领域中最重要的工业材料之一，在航空航天、汽车等需要高强度和轻质材料的领域具有更广泛的应用前景。基于熔融共混、原位沉积/ 生长以及涂覆等技术进行纤维尺度效应与复合设计、异质界面工程、磁性功能化改性等可有效控制材料厚度，进一步优化吸波性能。

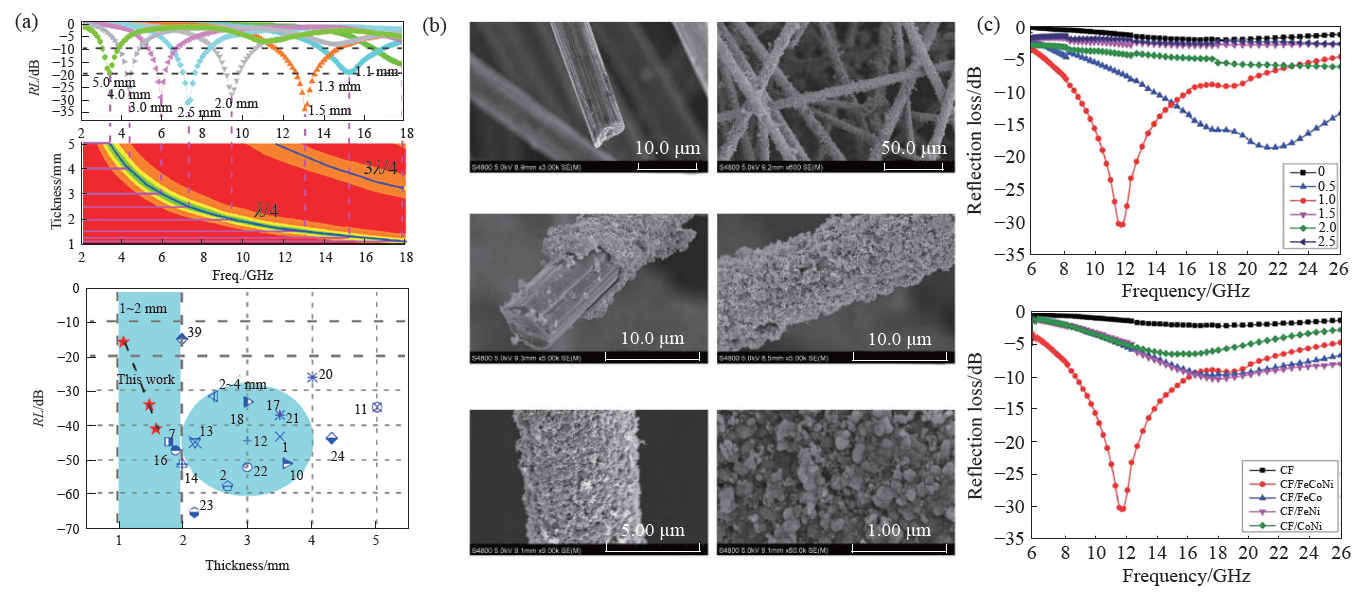

BREISS 等通过研究CF 长度对吸收性能的影响发现，长度为3 mm的CF 在15 GHz 高频下的吸波效果最好，而长度为12 mm的CF 在 4 GHz 低频下的吸波效果最好。LING 等通过熔融共混法制备了填充CF 的线性低密度聚乙烯（LLDPE）/ 乙烯- 辛烯共聚物复合材料，并进行了吸波性能测试。研究表明，CF 的含量为30% 时，在4.6 GHz 下的最大RL为−15.6 dB；在16.4 GHz 下为−17.4 dB。DUAN 等通过水热—刻蚀法制备MnO@CF豆荚结构材料（碳含量10%），内部空腔（直径50~80 nm），该材料凭借导电网络、多重界面极化、内部空腔或空隙的存在，展现出了优异的吸波性能。QUAN等在CF 表面原位生长Co₃O₄ 纳米颗粒（粒径20~50 nm），1.5 mm厚度下RL=−34.3 dB（图2a），磁损耗增强因子Δμ ''=0.42，指出吸波性能的增强主要归因于介电损耗和磁损耗的增强、阻抗匹配间隙缩短、偶极极化和厚度效应造成的内反射。QIANG等研究了 CF/Fe₃O₄ 复合材料的吸波性能，发现在6.37 GHz 的谐振频率下，该复合材料的最大RL为−35 dB，通过CF/Fe₃O₄的SEM 图像（图2b）可以看出，Fe₃O₄成功包覆在了CF 上。YE等在氮气气氛中使用不同浓度的磁性FeCoNi 对CF 进行涂覆，并研究了浓度对吸波效果的影响，还讨论了Fe、Co、Ni 的最佳摩尔比。使用浓度为0.0625 mol · L⁻¹ FeCoNi（摩尔比n（Fe）︰ n（Co）︰n（Ni）=2︰2︰1）对CF 涂覆后，在11.7 GHz 下的吸波效果最好（最大RL为−30.6 dB，有效带宽覆盖整个X波段）（图2c）。碳纤维表面磁性颗粒的存在增加了介质损耗，从而表现出了优异的吸波效果。

综上，通过将磁性金属或金属氧化物等基于磁损耗的吸收剂与CF 结合，可以制备出吸波性能优良的低密度复合材料。通过化学掺杂或表面改性在碳纤维表面沉积一层磁粉，可有效提高复合材料的磁导率，获得优异的吸波效果。对碳纤维的形状和排列方式进行优化，还能进一步增强其电磁波吸收能力。但CF 基吸波材料的吸波性能对材料厚度依赖性较大，高性能CF 基复合材料的制备工艺较为复杂， 未来在材料的厚度调控和降本增效方面还需要进行更为深入的探索和研究。

碳纳米管（CNTs）是一种中空、无缝螺旋管体， 主要通过卷积石墨烯片而制得，其强度是钢的100 倍，密度仅为钢的六分之一，导热系数高达 2000~6000 W·m⁻¹ K⁻¹，通过界面极化弛豫和多重散射效应展现出显著介电损耗特性，同时，CNTs 的本征电导、跳跃电导和涡流损耗特性使其具有高导电损耗。但多壁碳纳米管（MWCNTs）和单壁碳纳米管（SWCNTs）的本征吸收特性和匹配阻抗较差， 不能作为理想的吸波剂。因此，CNTs 常与铁氧体、金属、合金及聚合物等功能材料结合，组成协同增强的吸波复合材料。基于CNTs 的吸波材料研究主要包括复合材料、金属填充CNTs、CNTs/ 双金属材料和磁性涂层CNTs。

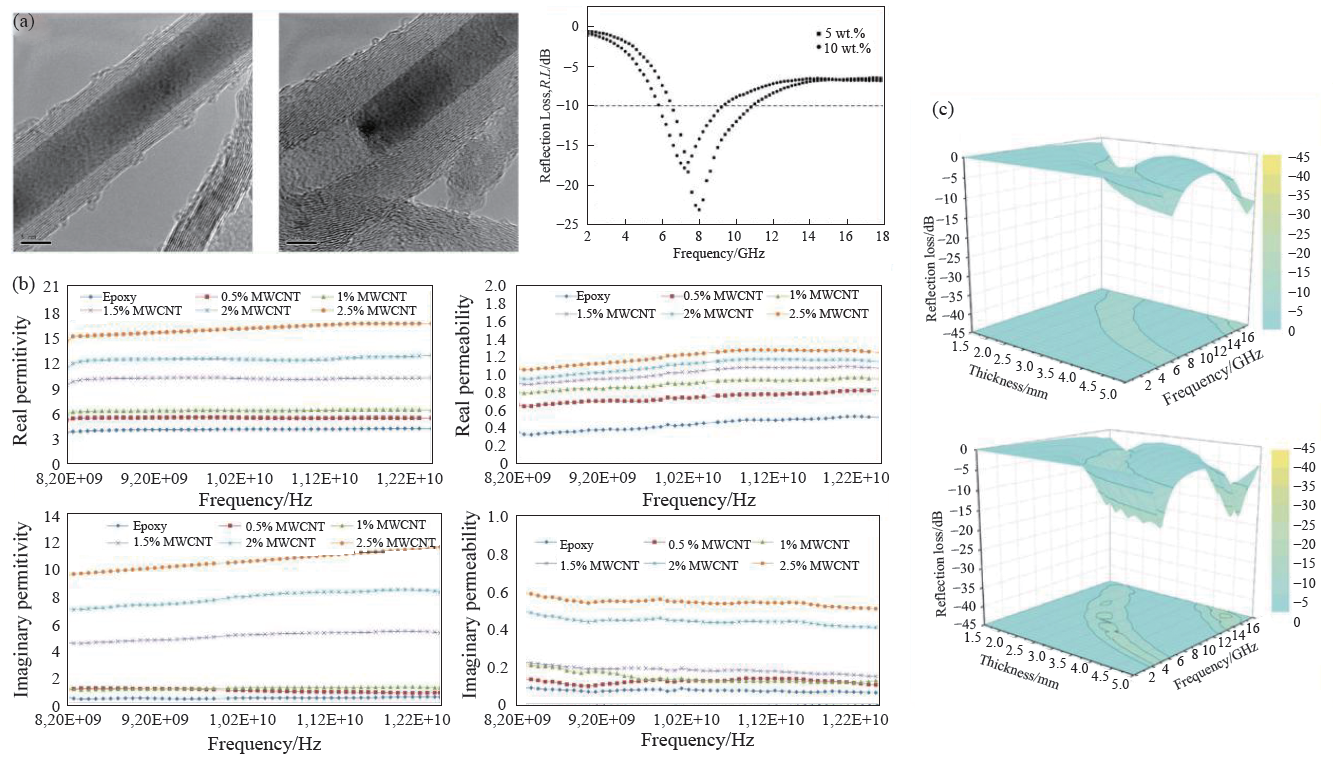

SHU 等采用一锅法制备了还原氧化石墨烯（rGO）/MWCNTs 复合体系，加入ZnFe₂O₄ 后制备得到了rGO/MWCNTs/ZnFe₂O₄ 复合材料。经过吸波性能测试后发现，三元复合材料中当rGO/MWCNTs 质量比为1︰0.5 时吸波效果最好，在C、S 波段的最大RL分别为−19.5 dB 和−19.2 dB，有效带宽分别为 2.6 GHz和2.0 GHz，其性能提升源于rGO/MWCNTs 异质结的电荷转移效应与ZnFe₂O₄ 的磁共振耦合。CHE等采用催化热解方式制备Fe 填充CNTs（Fe@ CNTs），结果发现，受限碳笼导致Fe 纳米颗粒，材料呈现超顺磁性，磁损耗贡献度达68%，1.2 mm厚度样品在11 GHz 处RL为−25 dB，有效带宽为16 GHz， 吸波性能良好，其宽频特性归因于Fe 的磁滞损耗与CNTs 的介电弛豫协同作用。ZOU等研究了不同Ni 含量（5%~10%）的Ni@CNTs/EP 复合材料性能时发现，Ni 含量为10% 时能够显著增强复合材料的吸波性能，当厚度为2.0 mm、4.6 GHz 频率下的RL低于−23.1 dB（图3a）。

NAIDU 等研究了MWCNT/环氧树脂（EP）复合材料在X波段（8~12 GHz）的吸波性能发现，随着MWCNT质量分数的增加，介电常数和磁导率也会增加，但频率的升高对材料性能几乎没有影响，MWCNT 质量分数在0.5%~2.5时，MWCNT和EP的层结构对吸波性能的影响：4 层结构的MWCNT/EP吸波性能最佳， 在整个X波段的最大RL为−29 dB（图3b）。WANG 等采用球磨法制备了CNTs/BaFe₁₂O₁₉ 复合材料，通过仿真计算预测了复合材料的RL曲线，发现当复合材料仅包含2% 的CNTs 且厚度为1.5 mm时，最大RL达到了−43.9 dB，有效带宽为3.9 GHz（图3c）。这是由于BaFe₁₂O₁₉ 具有较高的饱和磁化值、较高的居里温度和良好的化学稳定性，CNTs 的加入也进一步改善了整体的介电损耗，由此表现出了优异的吸波性能。

碳纳米管（CNTs）与磁性金属的组合展现出优异的电磁波吸收性能。为进一步提升吸波性能，研究者尝试将双金属体系与CNTs 结合，探索其在吸波材料中的应用潜力。WANG等以Ni-CoMOF-74 纳米棒为前驱体，在氩气氛围下通过碳化工艺制备了具有分级结构的NiCo/ 碳纳米棒@CNTs 复合材料。通过调控Ni²⁺/Co²⁺ 比例（2︰1、2︰2、2︰3），制备了不同化学成分、密度及长度的复合材料。研究结果表明，Ni²⁺/Co²⁺ 比例为2︰2 的复合材料性能最优，当样品厚度为2.6 mm时，在14.0 GHz 频率下的RL达到−58.8 dB。该复合材料优异的吸波性能归因于以下机制：首先，其多孔结构能够诱导电磁波的多重反射与散射，延长电磁波传播路径并增强能量衰减；其次，双金属NiCo 引发的自然共振与交换共振效应进一步促进了电磁波的耗散；此外，CNTs 的高长径比特性及其表面官能团（如C—OH和C=O）诱导的多重极化弛豫机制也对电磁波衰减起到了重要作用。

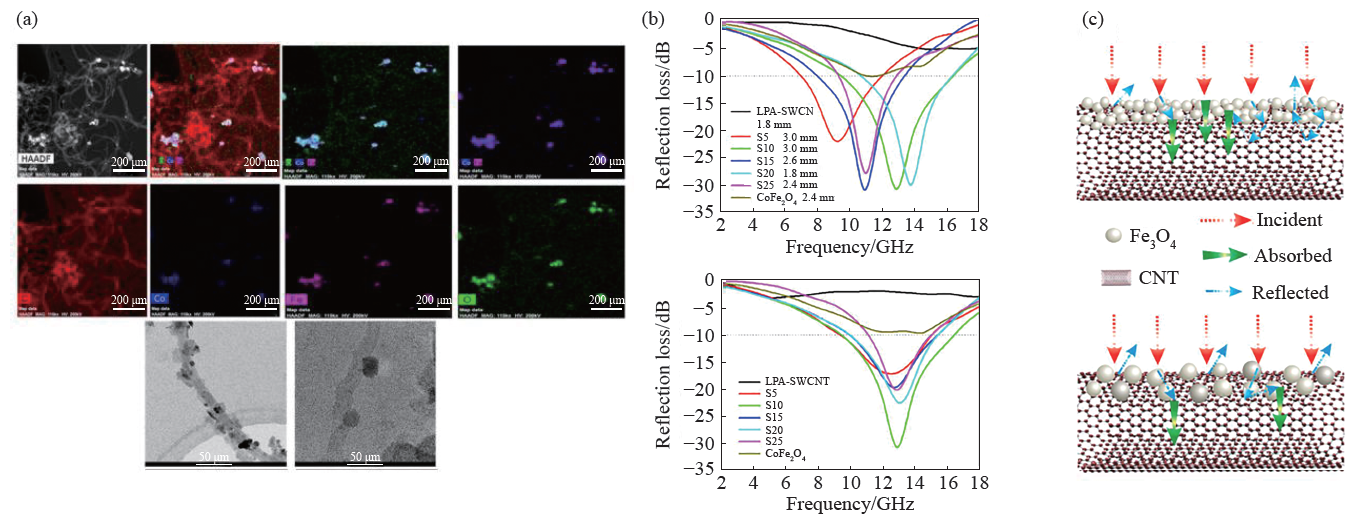

XU等通过原位生长法制备了NiCo/CNTs 复合材料发现，当样品厚度为1.5 mm时，其最大RL值为−46.2 dB，有效吸收带宽达5.8 GHz。这一结果进一步证实了磁性涂层CNTs 在吸波材料中的优异性能。HUSSEIN 等研究了不同CoFe 含量的多壁碳纳米管（MWCNT）/CoFe 复合材料，并在5~50 GHz 频率范围内评估了其隐身性能（图4a）。研究表明，随着CNTs 功能化元素含量的增加，复合材料的介电损耗显著提升，同时匹配厚度减小。对于含5% CNTs 和20% CoFe 的复合材料，在17 GHz 频率下， 当匹配厚度为1 mm时，其最大RL值为−42 dB，有效带宽约为5 GHz。LI 等成功将CoFe₂O₄沉积于CNTs 表面，吸波性能测试结果如图4b 所示。当样品厚度为2.0 mm时，其最大RL值为−30.7 dB，有效带宽高达12.9 GHz。进一步分析表明，纳米复合材料吸波性能的提升主要归因于阻抗匹配的优化以及介电损耗与磁损耗的协同效应。LI 等制备了厚度为1.5 mm的Fe₃O₄/CNTs 涂层，其最大RL 值为−43.0 dB，有效带宽达8.5 GHz。此外，Fe₃O₄/CNTs 复合材料相较于单一CNTs 提供了更多的活性位点以耗散微波，其吸收机制如图4c 所示。因此，磁性颗粒修饰的CNTs 复合材料是实现高效电磁波吸收的理想选择。

总体而言，碳纳米管（CNTs）基复合材料的高长径比特性显著促进了微波衰减。CNTs 与磁性金属的结合不仅赋予材料优异的导电性，还通过高效的传导损耗机制进一步增强了电磁波吸收性能。这些独特的优势使CNTs 基复合材料在隐身技术领域展现出重要的应用潜力，并为其在该领域的深入发展奠定了关键基础。

石墨作为一种储量丰富的矿产资源，因其成本低廉、易于加工等天然优势，在吸波隐身材料领域备受关注。其三维结构及独特的物理化学特性赋予了材料优异的导电性、导热性和化学稳定性。研究者通过球磨法、机械共混法、湿法化学包覆和水热法等技术，成功制备了多种石墨/ 磁性金属氧化物复合吸波材料，并通过优化材料间的阻抗匹配显著提升了吸波性能。

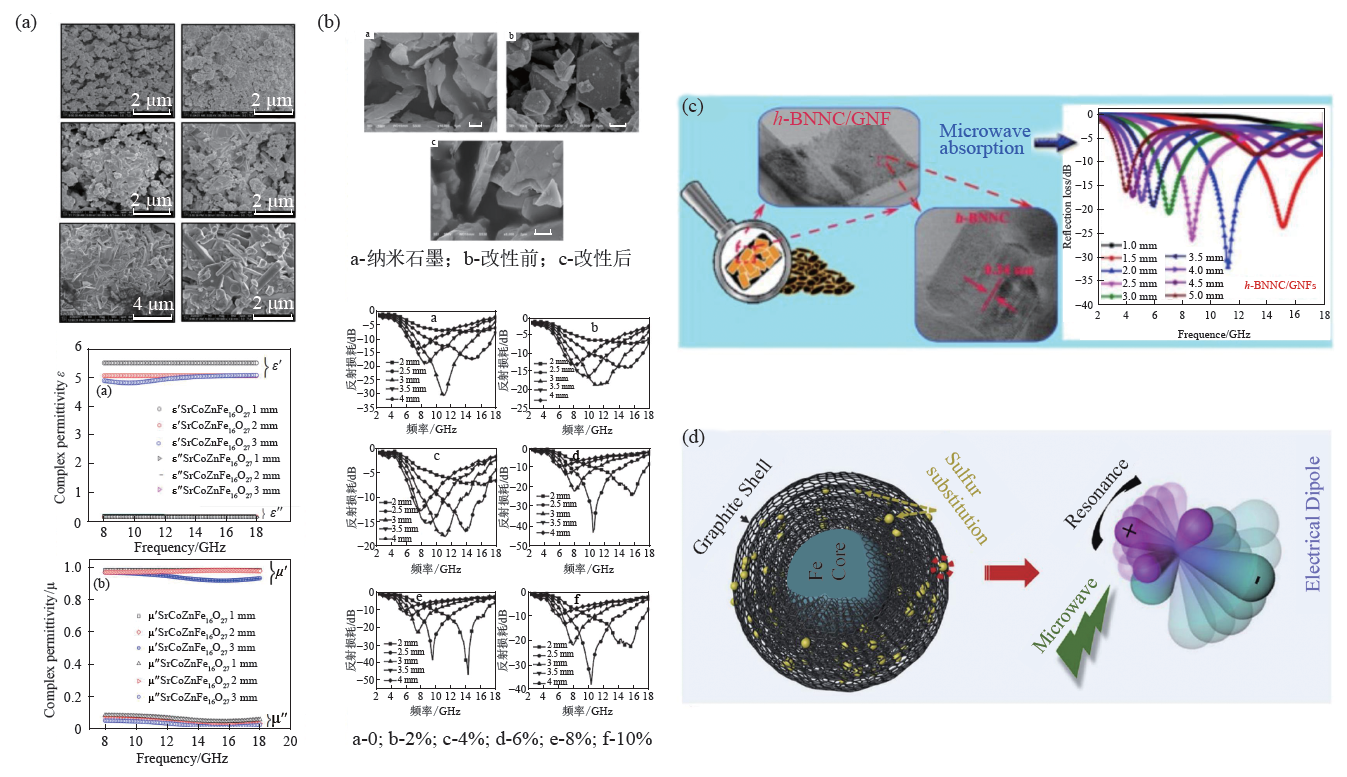

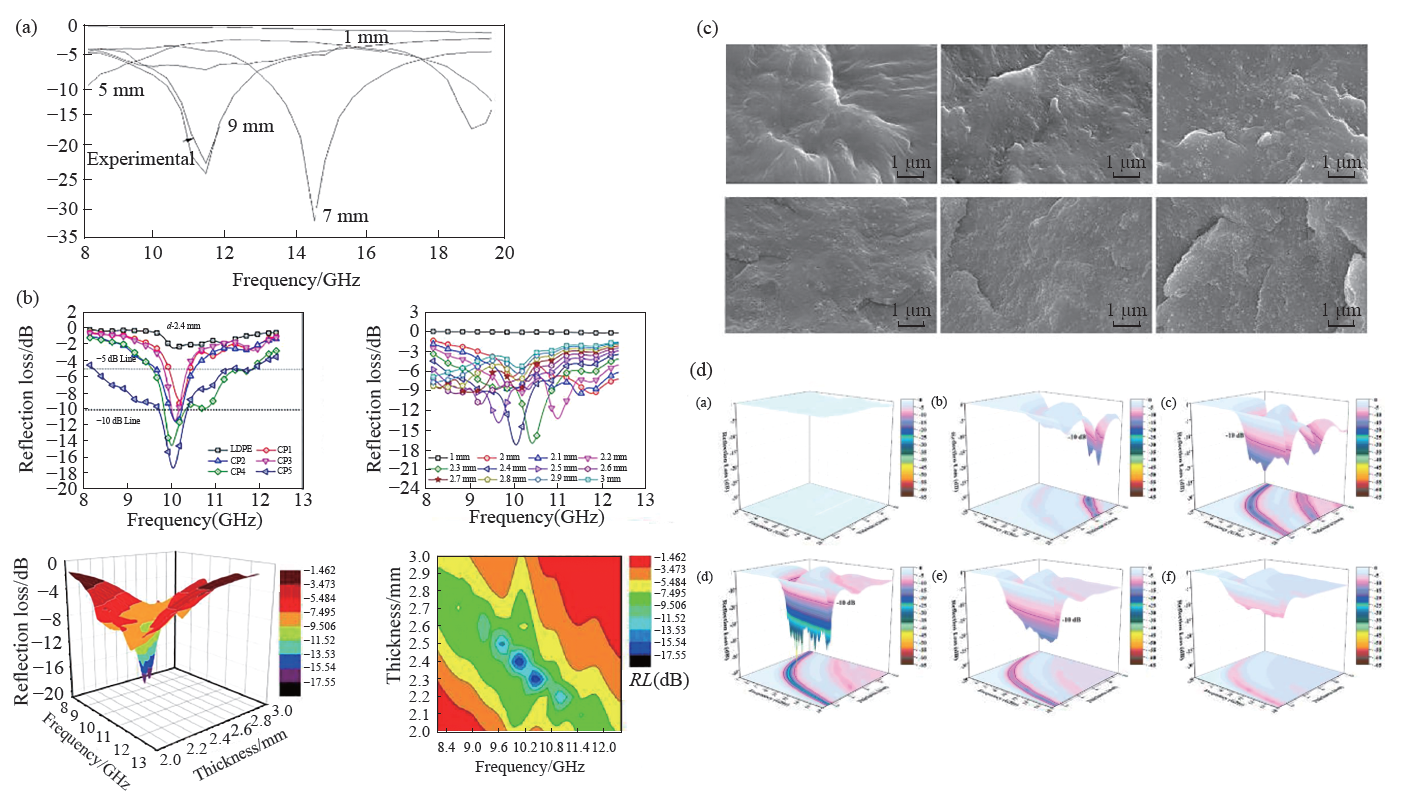

RUSLY等采用球磨法制备了SrCoZnFe₁₆O₂₇/ 石墨纳米复合材料，并在800~1100 ℃ 温度范围内进行烧结，结果如图5a 所示。研究结果表明，当石墨匹配层厚度为1.0 mm时，材料在12.8 GHz 频率下的RL值达到−19.5 dB。张晶利用机械共混法制备了纳米石墨包覆的BaZn2Fe₁₆O₂₇ 复合吸波材料，并研究了其物理性能（图5b），结果发现，石墨包覆有效改善了材料的阻抗匹配特性并拓宽了吸收带宽。当复合材料中纳米石墨含量为8%、厚度为2 mm时，在14.4 GHz 频率下的最大RL为−47 dB，且小于−10 dB 的有效带宽达7 GHz（9.5~16.5 GHz），覆盖了X 和Ku 波段。ZHONG 等通过湿法化学包覆法制备了六方氮化硼纳米晶体/ 纳米石墨复合材料 （图5c）并发现，当吸收层厚度为2.0 mm时，材料在X 波段的RL高达−32.38 dB，其性能提升主要归因于界面极化的增强和电磁阻抗匹配的优化。

ISMAIL 等合成了单层和双层CoFe₂O₄/ 石墨复合材料，并表征了其在8.0~18.0 GHz 频率范围内的电磁性能。其中，双层复合材料在厚度为2.0 mm、频率为10.3 GHz 时，最大RL达到−15.0 dB。蒋旭等采用水热法制备了MnO₂ 改性膨胀石墨吸波材料，研究发现MnO₂ 涂层显著改善了材料的阻抗匹配特性，并提高了介电损耗和磁损耗性能。当材料厚度为1.14 mm时，最大RL为−50.01 dB，厚度为1.86 mm时，有效吸收带宽达5.12 GHz。师琅等以PU2540 型聚氨酯为黏结剂，Ni 粉和石墨为功能粒子，棉平纹织物为基布，通过刮涂法制备了不同层数的Ni/ 石墨基涂层复合材料。研究表明，3 层复合材料在1~1000 MHz频段表现出最强的电磁波极化、损耗及耦合能力；2 层复合材料在10~3000 MHz频段的吸波性能最优，最大RL为−26.46 dB。

LI等制备了硫原子掺杂石墨壳层包覆纳米铁的纳米胶囊杂化复合材料（Fe@C），用于千兆赫频率的微波吸收（如图5d 所示），结果表明硫原子的引入显著改善了体系的介电损耗特性，其复介电常数的实部和虚部均随硫含量增加而提升。这种介电性能的增强主要归因于离子极化、电子极化和偶极极化的协同作用，其中偶极极化可能是S 掺杂Fe@C 纳米胶囊性能提升的主导机制。

综上所述，石墨基复合吸波材料凭借其优异的电磁波衰减性能，已成为电磁屏蔽领域的研究热点。未来可通过进一步优化石墨的改性策略，开发新型高性能吸波材料，以满足日益增长的隐身技术需求。

石墨烯纳米片（GNs）是一种由sp2 杂化碳原子构成的二维材料，其独特的互连多孔结构、优异的载流子迁移率、高导电性、导热性以及卓越的机械性能，使其展现出高效的电磁波吸收能力，因此被认为是电磁干扰（EMI）屏蔽领域最具潜力的材料之一。本节重点综述基于GNs 的电磁干扰屏蔽材料的最新研究进展。

HONG等采用化学气相沉积（CVD）法制备了不同层数的GNs，并通过双端口矢量网络分析仪测试了其电磁屏蔽效能。研究发现，单层GNs 的平均RL为−2.27 dB，是金膜的七倍，能够阻挡约40% 的入射电磁波。双层和三层GNs 在2.2~7.0 GHz 频率范围内的平均RL分别为−4.13 dB 和−6.91 dB。尽管二维GNs 的独特结构赋予其优异的电学性能，但在宏观尺度上保持这些性能仍面临挑战，主要原因是GNs 的重新堆叠会导致严重的聚集现象，从而难以完全实现其预期性能。近年来，研究人员在保持单层GNs 优异性能的同时，成功制备了单层三维（3D） 互连GNs，并展现出多种独特性能。ZHANG等研究了3D 石墨烯泡沫（3D-GNs）在2.0~18.0 GHz 频率范围内的吸波性能，发现从氧化石墨烯（GO）溶液中获得的10 mm厚3D-GNs 在13.1 GHz 频率下的最大RL为−34.0 dB。研究表明，这种优异的吸波性能得益于材料的单层3D 结构，该结构有效平衡了阻抗匹配与损耗特性。此外，SHANG等利用离子交换树脂作为碳前驱体，成功实现了具有分级多孔结构的3D互连GNs 网络的大规模制备。

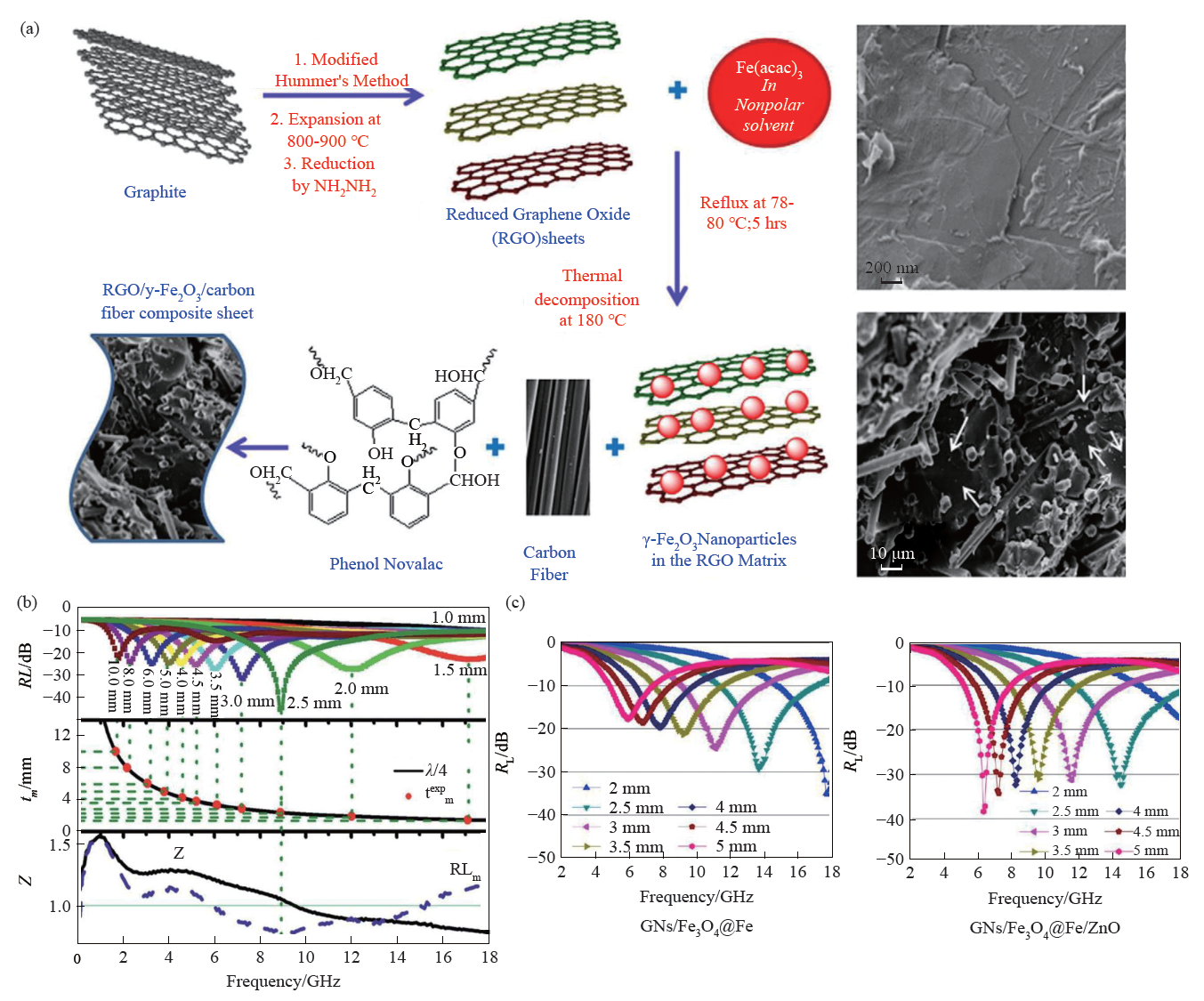

为进一步提升GNs 的电磁损耗性能，研究人员通过在GNs中引入磁性金属材料来优化其吸波特性。SINGH 等首次以还原氧化石墨烯（rGO）、碳纤维（CF）和γ -Fe₂O₃ 作为酚醛树脂的导电填料，制备了GNs/ 磁性杂化材料（形貌表征如图6a 所示）。研究发现，含有50% γ -Fe₂O₃的复合材料表现出最高的电导率（171.13 S · cm⁻¹），并在10.2 GHz 频率下实现了高达45.26 dB 的RL。这种性能提升归因于γ -Fe₂O₃纳米粒子嵌入rGO 片层后增强了界面极化效应，从而提高了电磁波吸收效率。LI 等通过简单的一锅法制备了CoFe₂O₄/GO 杂化复合材料，并在H2/NH3 气氛下将其化学转化为FeCo/GNs 杂化复合材料。该材料显著增强了对2.0~18.0 GHz 频率范围内电磁波的衰减能力（如图6b 所示）。当匹配层厚度为2.5 mm 时，FeCo/GNs 复合材料在8.9 GHz 频率下的最大RL达到−40.2 dB。这种优异的吸波性能主要归因于FeCo 纳米晶体的高复合磁导率与GNs 的高介电常数的协同作用。REN等制备了GNs、Fe₃O₄@Fe 和ZnO 的四元纳米复合材料，其中ZnO 纳米颗粒修饰的核壳结构Fe₃O₄@Fe 显著提高了材料的介电损耗和磁损耗（吸波性能测试结果如图6c 所示）。当材料厚度为2.5~5 mm时，GNs/Fe3O4@Fe/ZnO 复合材料表现出小于−30 dB 的最佳RL，且RL小于−20 dB 的吸收带宽高达7.3 GHz，表明该材料能够衰减99% 以上的电磁波能量。与原始GNs 相比，GNs/Fe₃O₄@Fe 三元复合材料和GNs/Fe₃O₄@Fe/ZnO 四元复合材料均表现出更强的电磁波吸收性能。

综上所述，石墨烯基复合材料的分级结构及其独特的电学性能，赋予其在电磁干扰屏蔽领域实现高性能应用的潜力。这些研究为进一步开发高性能吸波材料提供了重要的理论依据和技术支持。

总体而言，碳基吸波材料凭借其优异的高介电损耗特性，在隐身材料的设计与制造中展现出显著优势。然而，该领域仍存在若干关键性挑战与不足，亟需进一步研究与突破：

1）磁性碳基复合材料的性能平衡问题：尽管研究者通过引入具有高磁晶各向异性、大饱和磁化强度和高居里温度的磁性材料，显著提升了碳基材料的磁损耗性能，但磁性材料的引入往往伴随高密度和低化学稳定性的问题，限制了其在吸波场景中的实际应用。因此，如何在低密度、高化学稳定性与优异吸波性能之间实现优化平衡，充分发挥材料的综合性能优势，仍是未来研究的重点方向。

2）理论模拟技术的局限性：现有的吸波材料理论模拟技术主要集中于吸波性能的预测与优化，而对材料的机械性能、热稳定性等综合性能的评估能力不足。因此，将物理建模与吸波结构设计相结合，并考虑多场域耦合效应，对于开发多功能吸波材料具有重要意义。

3）多功能宽频吸波材料的研究不足：当前吸波材料的研究主要集中于单一频段的反射损耗性能优化，而对宽频吸波性能、机械性能及热稳定性的综合研究较为匮乏。未来新型碳基吸波材料的研发应更加注重材料的多功能集成与综合性能优化，以满足多样化应用场景的需求。

4）制备技术的创新需求：目前碳基吸波材料的制备方法仍主要依赖传统工艺，导致材料结构设计的灵活性与创新性受限。未来研究可探索将增材制造、声共振等新型制备技术与碳基吸波材料的开发相结合，以实现材料结构的灵活设计与高效生产，推动吸波材料领域的创新发展。

综上所述，碳基吸波材料在隐身技术领域具有广阔的应用前景，但其性能优化、多功能集成及制备技术创新等方面仍需进一步深入研究，以推动该领域的持续发展与应用突破。
