中铝(郑州)铝业有限公司苏其军:电流强化对铝电解槽阳极电流分布的影响及优化
来源:矿冶期刊群 时间:2026/1/15 15:54:27

电流强化是铝电解槽提产降本最直接、最有效的手段,但阳极电流分布不均带来的稳定性、能耗与安全隐忧始终制约其规模化应用。本文跳出了“就电流论电流”的传统框架,首次把阳极电流均匀性置于电场—磁场—热场—流场“多场耦合”的时空演化链条中,从机理、检测、调控到操作进行系统重构:提出“磁场自均衡+导流阳极+复合阴极+对称换极”四维协同理念,将电流分布从被动容忍转为主动设计;引入“新极回全”窗口期概念,使换极扰动由经验时段变为可控变量;把“强化—均流—节能—安全”由矛盾三角转化为兼容目标。工业验证表明,优化后的高电流强度槽可在不增加额外能耗与风险的前提下,实现平稳运行与清洁生产双赢,为存量电解铝产能的绿色跃升提供了可复制的范式,也为行业“双碳”战略下的高电流密度电解槽设计与运行开辟了新的思路与路径。相关成果发表于矿冶期刊群《有色金属(冶炼部分)》2025年第12期。题目:电流强化对铝电解槽阳极电流分布的影响及优化。作者:苏其军, 贺欣,杨善林。


引文格式:苏其军, 贺欣,杨善林.电流强化对铝电解槽阳极电流分布的影响及优化[J]. 有色金属(冶炼部分),2025(12):64-72.


扫码下载文章



研究背景

Hall-Héroult熔盐电解法是当前工业炼铝的唯一方法。经过多年发展,该技术虽然取得了显著进步,但仍属于典型的高能耗、大排放产业。随着“双碳”战略目标的深入推进,大幅降低铝电解直流电耗和生产成本已成为铝电解行业发展的迫切需求。

电解槽电流强化是降低铝电解厂存量资产成本、提高效益的有效方法。与新建和扩建相比,强化电流能够充分挖掘存量资产潜力,是提升电解槽产能的有效途径。近年来,国内多家电解铝企业已开展多种形式的电流强化工作,强化幅度较大,取得了显著的经济效益和社会效益。然而,需要指出的是,电解槽电流的改变会影响电解槽的电场与流场、槽内氧化铝浓度等,进而影响阳极气泡行为、炉帮以及阳极电流分布。特别是阳极电流分布,当其均匀性发生变化时,电解槽的电-热平衡将被打破,磁场、电解质及铝液的流动场以及极距的稳定性也将受到影响。因此,阳极电流分布的均匀性对电解槽的稳定性、电流效率、能耗和槽寿命具有决定性影响。

在理想状态下,电解槽中的电流均匀分布于各块阳极,从而形成稳定的电-磁-热-流-力平衡。然而,当操作变量中的电流增加时,会通过改变铝液界面形状、极距波动、阳极导杆与母线系统的电流负载等途径,影响阳极电流的分布特征。因此,针对电流强化后的铝电解槽,深入研究电流强度与阳极电流分布的映射关系,揭示电流强度变化对阳极电流分布的影响规律,并探索高电流强度下阳极电流分布的优化策略,不仅具有重要的理论价值,还可为高电流强度下铝电解槽的平稳高效运行提供理论与技术支撑,对推动我国铝电解工业的技术进步与绿色转型具有积极意义。



1 阳极电流分布测算模型


1.1 阳极电流分布的定义

在电解槽运行过程中,阳极底部各区域的电流密度存在差异,这种差异在宏观上表现为阳极电流的分布。电流分布是评估电解槽运行状态的重要参数,通常以电流密度(即单位面积上通过的电流)来表征,其基本表达式为:


式中,J为阳极电流密度(A/cm²);I为电解槽的总电流(A);S为阳极总有效面积(cm²)。

在电流分布均匀的情况下,阳极表面各处的反应相同且稳定,这有利于电解槽的平稳高效运行。然而,在实际生产过程中,由于电解槽炉膛形状、电极形貌、电解质组成与流动特性、工艺参数等多种因素的影响,阳极电流分布可能会出现局部过高或过低的现象,进而导致局部过热和阳极过度消耗等问题。


1.2 阳极电流分布的测量

准确获取阳极电流分布是探究其演变规律并实施调控的前提。目前,在线监测的主要方法包括等距压降法、非接触磁测法、光纤光栅法以及温度间接推算法等。随着铝电解数智化转型的推进,阳极电流分布在线监测系统已应用于实际生产,可实现对不同工况及工艺操作条件下电流分布的实时感知与数据分析。

1)等距压降法:基于阳极导杆在等间距区段内电阻一致性的特点,通过测量相应区段的电压降即可推算获得电流值。自20世纪70年代以来,该方法已在预焙阳极电解槽中得到广泛应用,具有操作简便、成本低廉的优点。然而,其测量精度易受探针接触状态的影响。

2)非接触式:根据毕奥-萨伐尔定律与磁场叠加原理,载流导体周围会产生感应磁场。因此,通过测量电解槽阳极导杆周边的磁感应强度,可以反推导杆的电流。该方法无需物理接触,避免了电接触引入的误差,但对传感器数量及安装要求较高。

3)光纤光栅法:基于法拉第磁光效应和安培环路定律,该方法通过检测电流所产生的磁场强度变化,并结合光栅波长偏移量来实现电流的精确测量。该方法具有抗电磁干扰能力强和可靠性高的优点,但光纤光栅电流传感器的制造和安装成本相对较高。

此外,还存在多种辅助或离线测量手段。例如:通过扫描阳极表面电位分布来推算电流分布的电位法;基于焦耳热效应,利用红外热像仪获取温度场从而间接表征电流分布;以及结合有限元、有限体积等数值方法,构建电解槽多物理场模型的数值仿真法等。



2 阳极电流强化模型与方法


2.1 电流强化的理论基础

电流强化是指在既定电解工艺条件下,通过提升输入电解槽的电流,以增强单位时间内电化学反应速率,进而提高原铝产量的技术手段。电流强化理论模型旨在建立电流与电解槽关键参数之间的量化关系,其核心在于揭示电流对产能、能耗及电极状态等指标的影响机制。该模型的基本表达式为:


式中,I为强化后总电流(A);I₀为其准电流(A);ΔI为电流强化增量(A)。

在电解生产过程中,强化电流的取值需综合考虑电极材料的电流耐受极限、电解质导电性能,以及电解槽的电流承载能力与热平衡条件等因素。从能量守恒角度来看,电流强化后电解槽的输入功率P=UIU为槽电压)中,一部分转化为电解反应的有效Gibbs自由能变,另一部分则以焦耳热等形式耗散。因此,理论模型需考虑有效能量利用效率与无效能量损耗之间的平衡,以确定合理的电流强化区间。


2.2 电流强化的途径

1)直接强化。该方法在不改变母线配置与阳极几何尺寸的前提下,通过直接提高电流来实现目标,具有易实施、成本低等优点。然而,由于强化幅度受原有系统条件限制较大,该方法易导致局部电流密度过高,从而增加槽生产运行的风险。

2)阳极结构优化。通过增大阳极尺寸或采用偏心阳极设计,可以在电流强化过程中维持阳极电流密度在合理区间,确保极距稳定以保持高电流效率。同时,这有助于减轻热冲击对炉帮的影响,从而促进电解槽在强化工况下的稳定运行。然而,需要对碳素阳极的结构进行相应改造。

3)系统集成综合改造。对电解系列进行改造升级,主要包括以下3个方面:首先,优化母线配置以改善磁场与流场的分布稳定性;其次,强化槽体结构以提升槽壳的机械强度;最后,改进阴极材料及组装工艺,使其能够匹配高电流密度对阳极在抗压强度、热导率及表观密度等方面的要求。这些改造措施为电流强化提供了硬件支撑,可显著提升产能,但需要较高的资金投入与技术保障。


2.3 电流强化与阳极电流分布的关系

在强化电流过程中,电流的提升会改变电解槽内的电场分布。根据电场理论,阳极表面的电流密度分布与电场强度分布密切相关。电流的升高将引起铝电解槽内电场分布的重构。依据电场理论,阳极表面电流密度J与电场强度E满足以下关系:


式中,J为电流密度(A/cm²);σ为铝电解质电导率(S/cm);E为电场强度(V/m)。

铝电解质的电导率主要受其组成与温度的影响。电流的增加会导致电场强度E发生变化,从而影响阳极表面电流密度J的分布特性。因此,电流强化与阳极电流分布之间存在相互作用。一方面,电流强化会改变阳极电流分布形态:随着电流的提高,阳极表面整体电流密度上升,但由于阳极结构非均质、电解质浓度梯度及阳极气泡行为等因素的影响,电流密度增幅在空间上呈现非均匀性,可能导致局部过流或欠流现象加剧;另一方面,阳极电流分布的均匀性直接影响电流强化的实施效果。若电流分布较为均匀,电流强化可在能效损失可控的前提下提升产能;若电流分布严重不均,强化后将导致过流区域电流密度激增,引发局部过热、电极异常腐蚀、能耗上升及安全隐患,从而限制电流强化技术的应用效果与推广范围。



3 结果与讨论


3.1 电流强化前后的电流分布特征

3.1.1 阳极电流密度的变化

本研究选取国内某电解铝企业的300kA电解槽作为研究对象,旨在探讨电流强化对槽阳极电流分布的影响。在电流强化前,该系列电解槽的工作电流为300kA,目前系列电流370kA,已平稳运行一年多。根据测量获得的各块阳极电流分布结果如表1所示。从表1可以看出,电解槽在电流强化前的平均阳极电流密度为0.84A/cm²,电流密度标准差为0.12A/cm²,各阳极组的电流分布较为均匀。

根据表1中电流强化后各块阳极电流分布的测量数据,电解槽在电流强化运行一个月后,平均阳极电流密度上升至0.93A/cm²,电流密度标准差增大至0.21A/cm²。此外,从电解槽电流的整体分布情况来看,电流强化后阳极表面高电流密度区域的面积扩大,而低电流密度区域的电流密度进一步降低,导致整体阳极电流分布的均匀性下降。

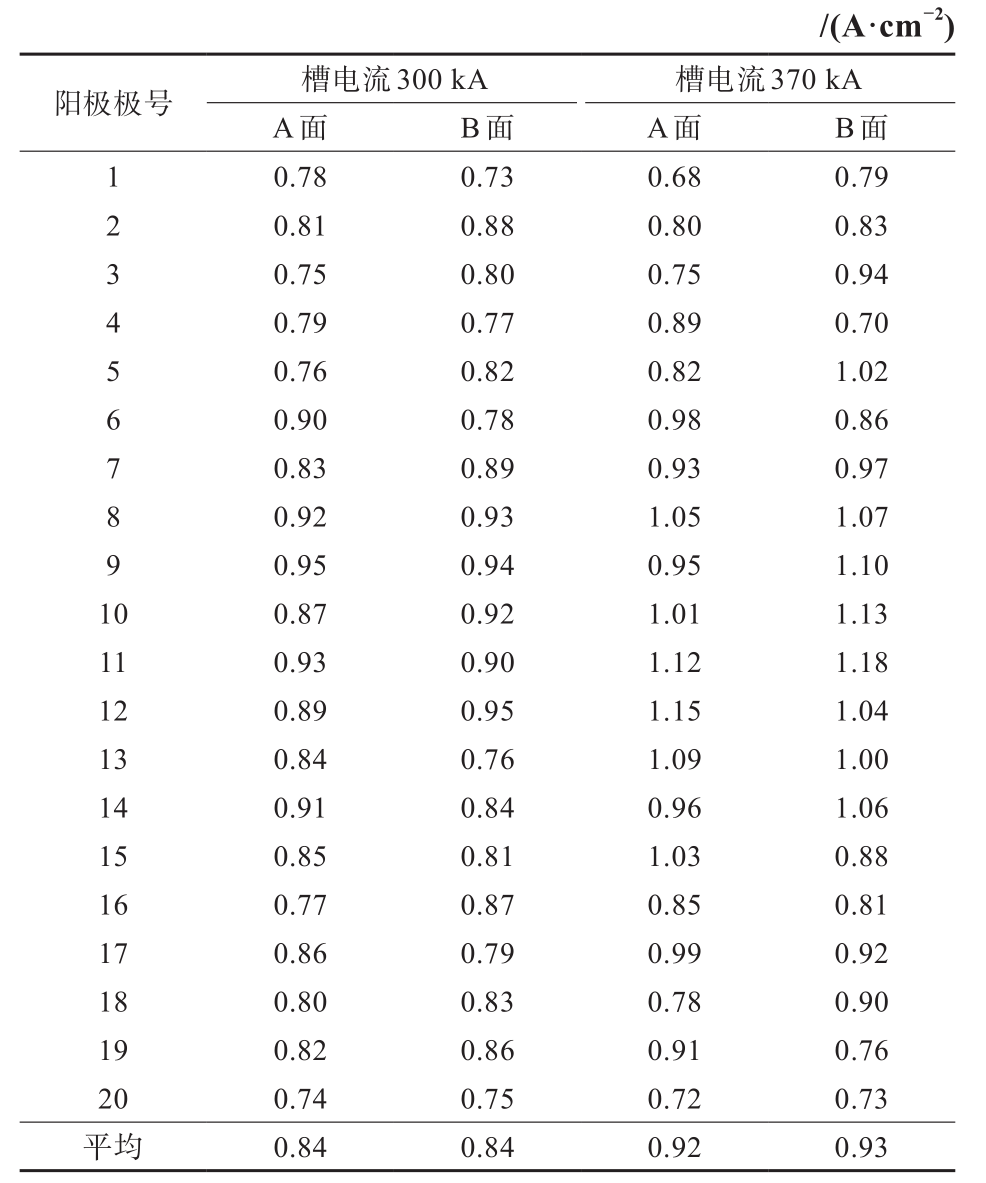

表1 电流强化前后300kA电解槽阳极电流密度


造成这种现象的主要原因在于,电解槽电流强化后,槽内铝电解质的循环速度未能同步提升,导致阳极表面各区域离子供应不足,电流向离子供应充足的区域聚集。同时,电流的增加导致阳极与阴极之间的电场分布发生畸变,进一步加剧了电解槽整体电流分布的不均匀性。在阳极质量和电解质体系未改变的情况下,电流密度的增加导致阳极电流出现局部偏流现象,这可能引发电解槽炉膛的不规整,破坏热平衡。强化电流前,进电端(A面)和出电端(B面)阳极电流密度均为0.84A/cm²,但强化电流后进电端(A面)和出电端(B面)电流密度平均相差0.01A/cm²,其中出电端B面最高1.18A/cm²,最低0.73A/cm³,分别与平均值相差0.25A/cm²和−0.20A/cm²,偏差接近26.9%和21.5%。电流分布整体呈现出中部集中,边部弱化的现象。

3.1.2 局部电流的分布特点

以上述铝电解厂中同一电解槽的某阳极组作为研究对象。测量电流强化前后阳极组不同位置的表面电流密度,结果如表2所示。在电流强化前,各阳极组表面电流密度的最大值与最小值之差平均为0.3A/cm²,在电流强化后,这一差值平均增至0.5A/cm²。此外,部分阳极组边缘区域出现显著的高电流密度点,其电流密度高达1.2A/cm²,而阳极组中心区域的部分位置电流密度低至0.6A/cm²。

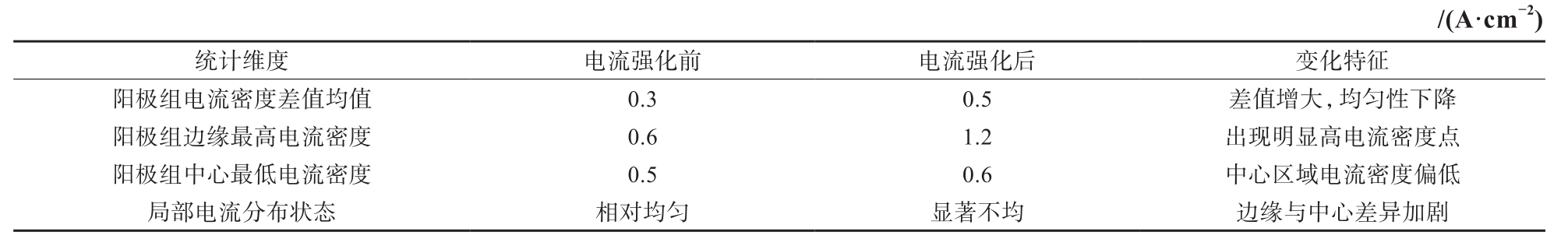

表2 电流强化前后300kA电解槽阳极局部电流密度


从局部电流分布的微观角度分析,阳极组边缘与电解质的接触面积较大,且受电解质循环的影响更为显著。在电流强化的作用下,边缘区域的离子更新速度较快,能够承载更高的电流密度;而中心区域由于离子更新较慢,容易出现浓差极化,导致电流密度降低。此外,阳极组的组装精度也会影响局部电流分布。在电流强化后,组装过程中存在的微小接触不良问题可能被放大,从而加剧阳极局部电流分布的不均匀性。

对阳极表面不同局部区域(如中心区、边缘区、拐角区)的电流分布进行了测量。结果表明,强化电流对局部电流分布的影响存在显著差异。在基础电流条件下,阳极中心区的电流密度略高于边缘区,而拐角区的电流密度最低,三者之间的差异为5%~8%。

3.1.3 换极过程电流随时间的变化

换极是电解槽日常操作的重要环节。在此过程中,阳极的更换会导致槽内电流分布发生短暂变化。如何使新极电流快速恢复至全电流水平,是提升电解槽阳极电流分布均衡性的关键。根据生产实践,新极电流恢复时间通常需要16~36h。然而,在一些电解铝厂中,新极电流恢复时间超过36h的情况并不少见。

为研究阳极更换过程对新更换阳极(新极)及其邻近阳极(邻极)承载电流随时间变化的影响,采用压降法测量了阳极更换后24h内新极和邻极的电流变化情况。所得电压降数据如表3和图1所示。测量结果表明,在正常电流条件下,换极后2h,底掌结壳开始融化,新阳极的电流密度逐渐上升,16h后基本趋于稳定。换极过程中,新阳极表面会形成稳定的钝化膜。在强化电流条件下,较高的电流密度使新阳极表面的反应更加剧烈,钝化膜形成速度加快,但也更容易出现不均匀现象。同时,强化电流使槽内电解质的扰动加剧,换极时电解质的流动状态不稳定,导致电流在新阳极与旧阳极之间的分配不均衡,延长了电流分布的稳定时间。

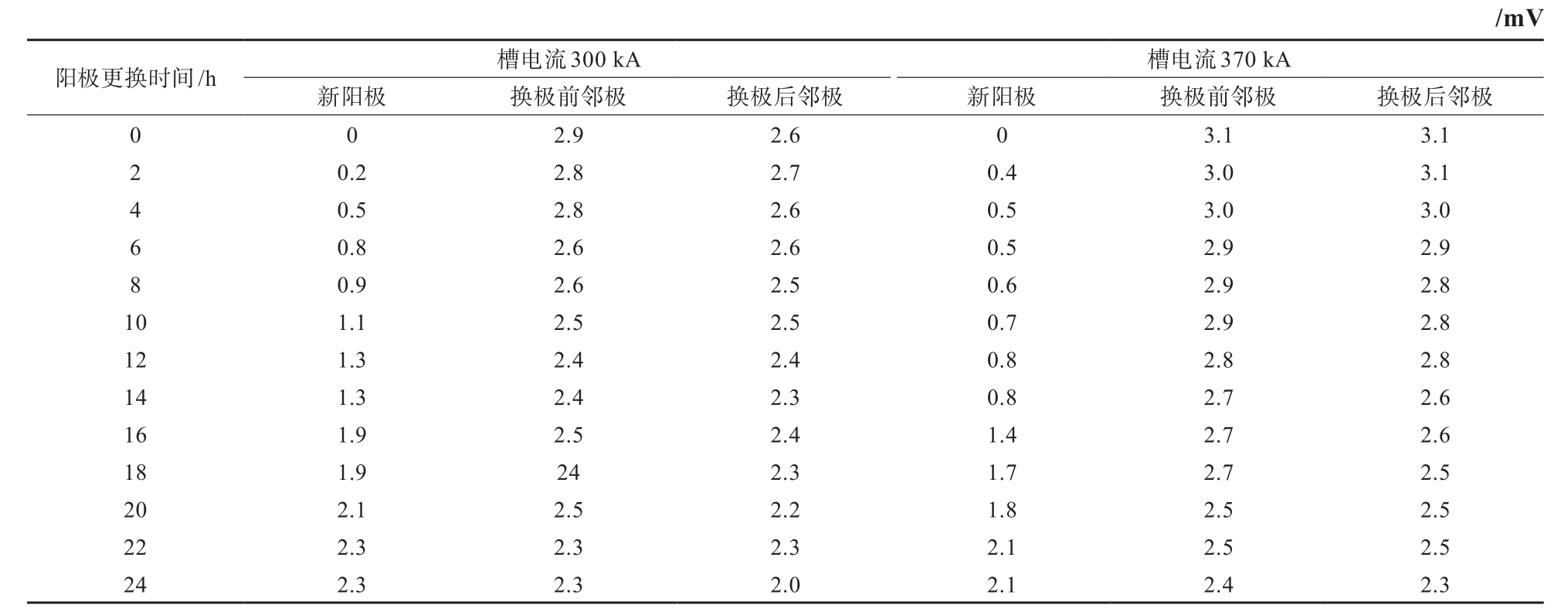

表3 换极24h内新极和邻极承载电流的压降法测量值

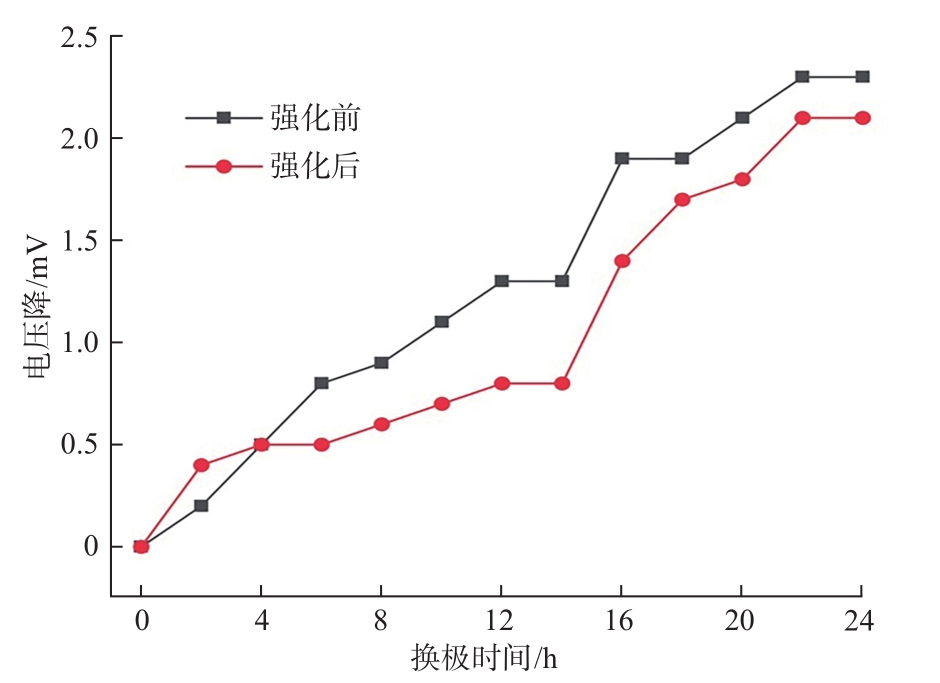

图1 电流强化前后新极承载电流情况


3.2 电流强化优化措施

为缓解电流强化对阳极电流分布的不均匀性影响,需系统优化电解槽结构与工艺参数。除优化母线设计与稳定“三场”(磁场、热场、流场)外,还应采取以下措施。

1)磁场优化电解槽的运行效率取决于多物理场的协同优化,其中磁场、热场和流场的稳定性具有决定性影响。本研究基于300kA铝电解槽进行升级试验,采用先进的仿真技术和自均衡母线技术,解决效应时槽间的干扰和连带效应,提升前后槽磁流体稳定性和抗干扰能力,目标是将电流提升至370kA。如表4和图2所示,优化后电解槽中Z方向的磁场分布得到了显著改善,4个象限的绝对值平均值分别从4.803、9.529、12.282、7.547Gs降至3.208、2.659、2.790、3.526Gs,均控制在5Gs以内,分布更加均匀且梯度更小。全槽熔体区垂直磁场大于20Gs的点位大幅减少,最大值从24.789Gs降至17.061Gs,位于槽角部。这一优化得益于网络化自均衡母线技术、磁场原位升级技术以及母线连接技术的应用,有效降低了Z方向的磁场力,从而提升了磁流体的稳定性。

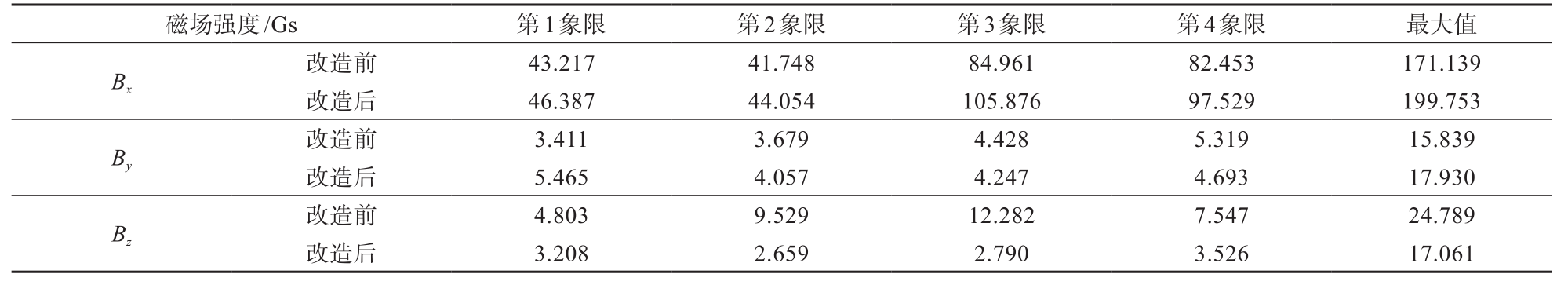

表4 某300kA母线改造前后各象限磁感应强度变化情况

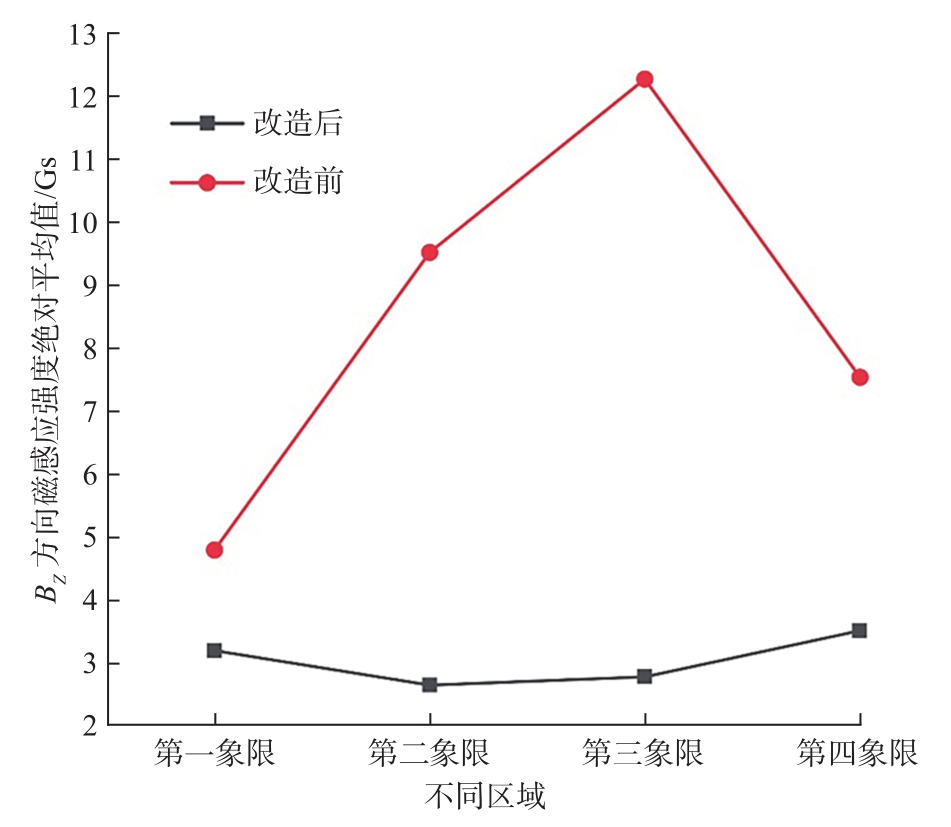

图2 母线改造升级各象限磁感应强度分布情况

2)阳极结构优化在材料方面,应提高炭阳极的纯度,减少杂质含量以增强其导电性能,同时优化组装工艺,确保炭块与钢爪之间的紧密连接,降低接触电阻。在结构方面,应合理设计阳极尺寸,提高表面平整度,进而减小加工误差引起的电流偏流现象。此外,可在阳极内部设置导流结构,优化电流传导路径,促进电流的均匀分布。例如300kA电解槽,经强化后阳极高度增加至680mm,导杆组尺寸调整为150mm×150mm×(650~680)mm(长×宽×高),钢爪直径由140mm增加至160mm,实现了换极周期的延长,有效降低了毛耗。

3)阳极质量提升阳极作为均质性产品,其质量直接影响强化电流的成效,其中的Na、V等杂质会加速炭渣的生成,极大增加电解质电阻,同时电阻率的高低也会直接关系到阳极电流分布的均匀性。表5为当前300kA电解槽所使用的某企业研发的高品质阳极标准与当前企业所生产的一级品标准对比。可以看出,该阳极质量在各方面已优于企业现生产的一级品。后续通过研发在线均混系统,有效解决了石墨团聚问题,实现均质均热处理,阳极从表观、微量元素和理化指标都显著优化。全系列电流强化至370kA后电解槽启动过程中无阳极脱极,开裂和掉块等现象,正常期吨铝炭渣量降低0.7kg,吨铝阳极毛耗降低11kg。

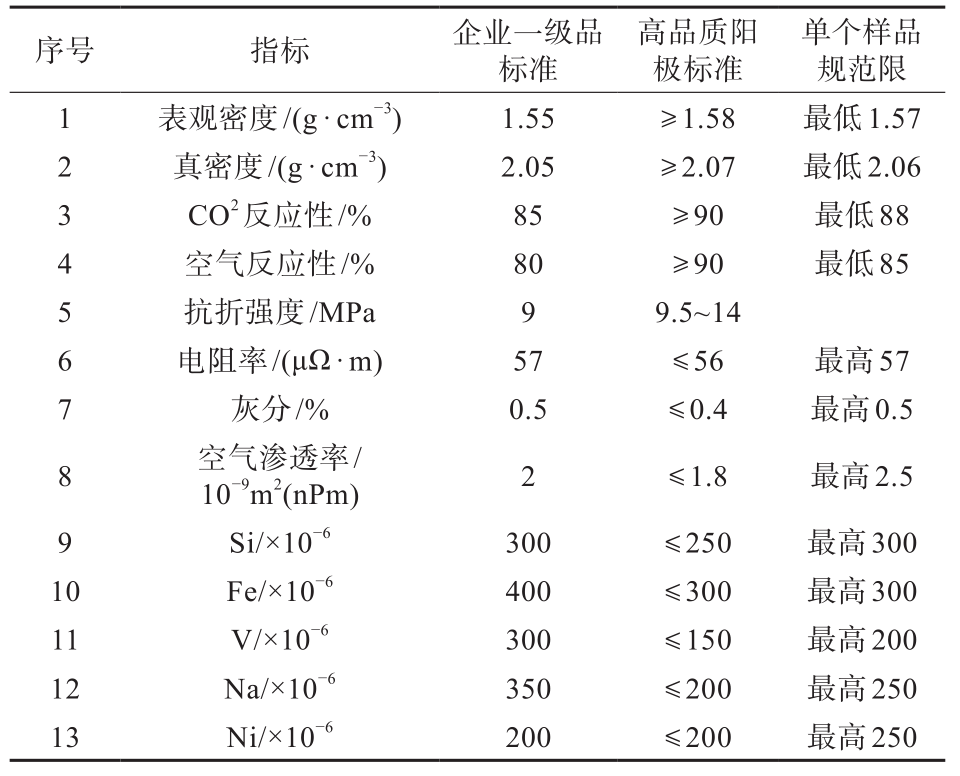

表5 新型高品质阳极与企业生产的一级品标准对比


4)阴极结构优化采用“石墨化+纯铁”或“石墨化+节能型高导电复合嵌铜”钢棒阴极结构,可有效实现低电压和低铝水平条件下的节能目标。该结构具有多重优势:首先,能够显著抑制水平电流;其次,可减弱电磁力引发的熔体波动;同时,还能降低阴极压降,从而延长电解槽使用寿命。研究表明,控制铝液水平电流是提高磁流体稳定性的关键措施之一,这不仅有助于释放极距空间,还能有效降低能耗。从图3和图4的试验数据可以看出,经过优化后,铝液水平电流最大值从5245A/m²略微上升至5579A/m²,但炉底压降则从315mV以上显著降低至约233mV,降幅达82mV,这充分证明了结构优化的显著效果。

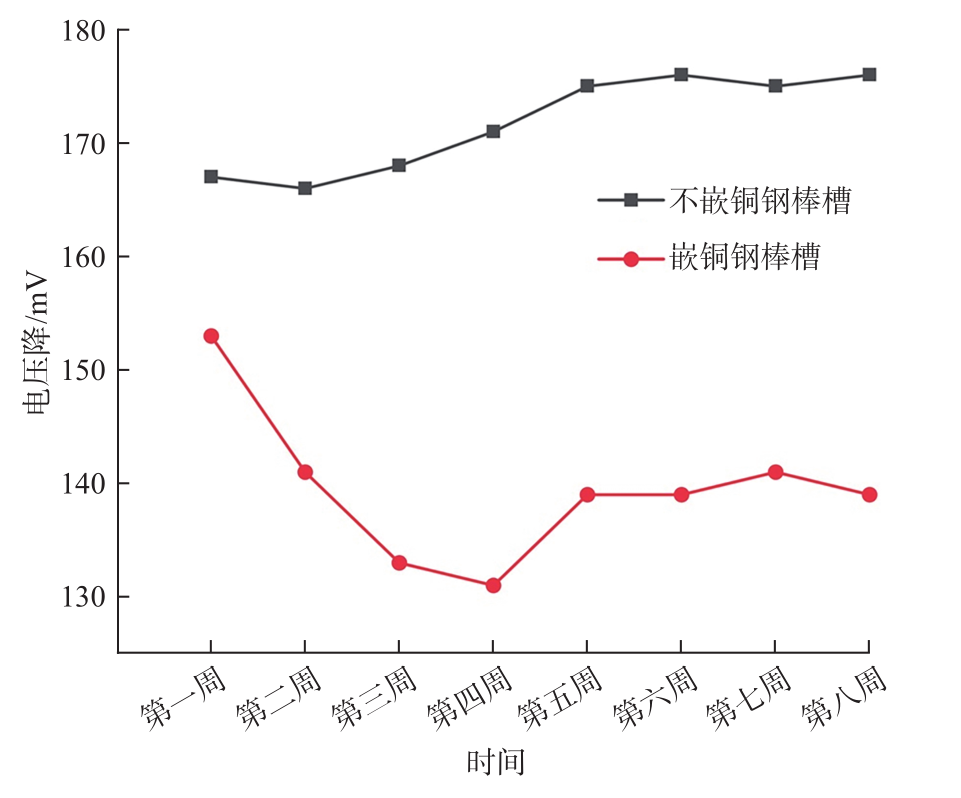

图3 电流强化后两种槽型的阴极压降

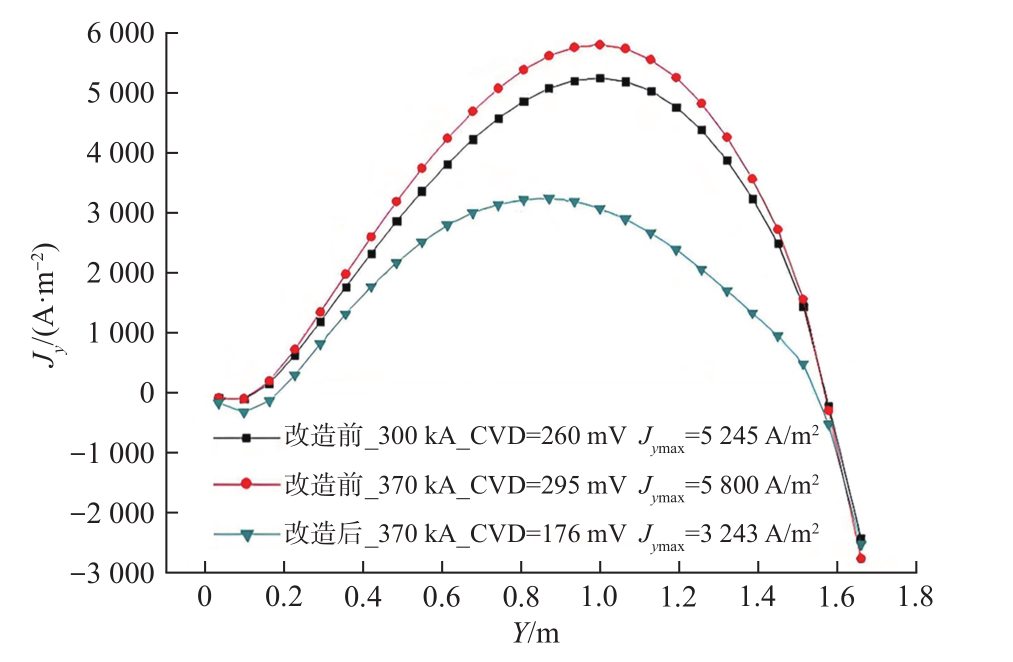

图4 电流强化前后水平电流和阴极压降变化

5)工艺参数优化合理调控电解温度与槽电压,在强化电流下适度提升电解温度(通常≤5℃),可增强电解质流动性;同步优化电压设置以改善电场均匀性。引入智能控流技术,依据实时电流分布数据动态调节各阳极电流。适量添加氟化铝、氟化镁等电解质添加剂,亦可提升导电性与流动性,缓解局部电阻差异。电流强化前后工艺参数变化如表6所示,由表6可知,强化后电流效率提升,平均电压略升,但嵌铜钢棒阴极结构电解槽直流电耗略有下降,整体实现增产增效。

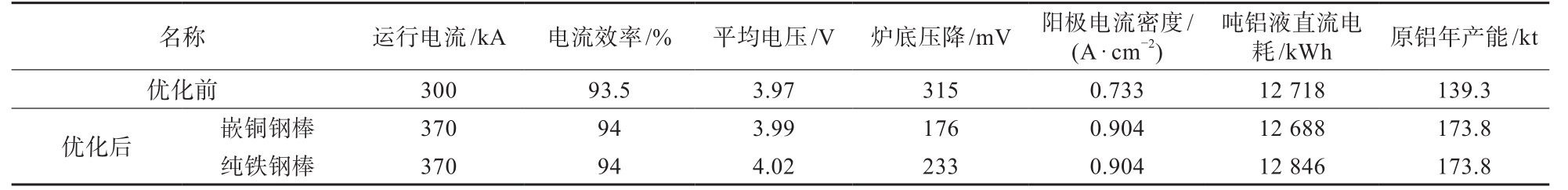

表6 电流强化前后工艺参数变化


6)换极操作改进在更换阳极前,对新阳极进行预热处理,使其温度接近电解槽温度,从而减少结壳现象和电阻波动。在更换阳极时,采用对称换极策略,以避免局部电流失衡。此外,通过提升换极操作质量、严格控制入槽物料,并在换极后实施区域断料措施,以降低对电解质的扰动。


3.3 风险防控分析

在强化电流过程中,为保障系统安全稳定运行,需采取针对性防控措施以应对以下潜在风险。

1)阳极过流损坏风险。局部电流密度过高可能导致阳极过度腐蚀、变形甚至断裂。防控措施包括:实时监测阳极电流密度并设定预警阈值;定期检查阳极状态,及时更换异常阳极;合理控制电流强度,确保不超过阳极材料承载极限。

2)电解质过热风险。电流强化可能加剧局部焦耳热效应,引发电解质过热,造成挥发加剧和成分改变。应通过增设温度传感器加强关键区域温度监测,优化电解质循环以增强散热能力,并在温度异常时自动调节电流。

3)能耗激增风险。电流分布不均将导致整体能耗上升。建议建立电流分布与能耗的关联模型,实时预测能耗变化;若能耗增幅超过10%,应及时调整电流强度或优化分布策略;定期开展能效评估,确保强化电流在节能前提下实施。

4)安全事故风险。极端过流可能诱发阳极短路、电解质飞溅等事故。需完善安全保护系统,设置紧急断电装置;加强操作人员培训,提升异常工况应对能力;定期排查绝缘状态与防护装置有效性,杜绝安全隐患。



4 结论

阳极电流分布的均匀性是决定铝电解槽性能的关键参数之一。采用自均衡母线技术、石墨化阴极磷生铁浇铸技术可以有效抑制水平电流、降低阴极压降,提高电解槽磁流体稳定性和槽间抗干扰能力,同步改善强化电流带来的电流分布失衡现象,为实现低电压、高电流密度的电解槽稳定运行提供有利条件。

采用高品质阳极,优化阳极结构、工艺参数调控和精益操作可以有效缓解电流强化引发的阳极电流分布问题。强化电流要建立系统的风险防控机制,以应对可能出现的阳极破损、电解质过热、能耗上升及安全运行风险。通过综合优化手段与风险管控,可在一定电流强化范围内实现电解槽的高效稳定运行,为铝电解工业的产能提升提供可行路径。未来的研究应进一步聚焦于强化电流条件下阳极电流分布与电解质流动、阳极气泡行为之间的耦合机制,发展更为精确的数值仿真模型,为优化策略的制定提供更坚实的理论依据。


专家简介


苏其军,合肥工业大学研究生,教授级高级工程师,注册安全工程师,云南省产业领军人才,云南省创新人才。参与设计、实作和管理过60KA~500kA系列302万吨生产线、铝加工生产线187万吨、炭素生产线90万吨,氧化铝生产线300万吨。
