钒作为地壳中丰度较高的重要有色金属和战略物资，凭借其优异的耐腐蚀性、良好延展性、无磁性等独特物理化学性质，被广泛誉为工业“味精”，在钢铁冶金、化工生产、新能源电池、航空航天等多个关键领域发挥着不可替代的作用。全球钒资源储量呈现显著的区域聚集特征，已探明总储量约1900万t，主要集中分布于澳大利亚、俄罗斯、中国等国家。其中，中国钒资源储量达410万t，位居世界第三，2024年产量更是高达7.0万t，占全球总产量的70%，稳居全球最大钒生产国地位。我国钒资源类型丰富，以钒钛磁铁矿和石煤钒矿为核心，前者是全球钒的主要来源（占比88.6%），后者为我国独特矿产资源，储量占国内总储量的20%~30%，此外还包括储量相对有限的钒铅矿等类型，这些资源主要分布在四川、陕西、湖北、安徽等19个省区市，呈现明显的地理聚集特性。由于钒资源赋存状态复杂，多以类质同象、多相态共存等形式存在，不同类型钒矿的提取难度和适用技术存在显著差异。目前全球主流提钒技术包括钠化焙烧—水浸提钒、钙化焙烧—酸浸提钒、钒渣提钒工艺及近年兴起的绿色提钒技术。钠化焙烧—水浸工艺成熟、矿石适应性强，但存在有害气体排放和钠耗量大的问题；钙化焙烧—酸浸工艺环保性更优、钙盐成本低廉，却面临浸出率偏低（60%~70%）和设备耐腐要求高的挑战；钒渣提钒作为应用最广泛的间接提钒工艺，通过氧化富集—焙烧—浸出流程实现高效提钒；绿色提钒技术则通过复合添加剂、废水闭环循环等创新，实现了无有毒气体排放和高浸出率（最高达到94.42%）的突破。本文基于钒矿资源类型与赋存特征，对各类提钒技术进行系统性分类梳理，深入分析其技术原理、应用场景、优势及局限性，并结合行业发展需求，展望了未来钒资源勘探开发、绿色工艺优化、微生物提钒技术工业化等发展趋势，为我国钒资源的高效、绿色、可持续开发利用提供坚实的理论支撑和技术参考。相关成果发表于矿冶期刊群《有色金属（矿山部分）》2026年第2期，题目：钒资源现状及提钒技术研究进展，作者：池汝安，覃哲昊，郭文达，刘德峰，余洪，陈卓，徐彪，刘鑫。

钒是一种重要的有色金属，同时属于国家战略物资。凭借独特的物理化学性能，钒被广泛应用于多个工业领域，被誉为工业“味精”。其耐腐蚀性优异，在空气中不易被氧化，且在水与气态环境中的耐腐蚀性能优于多数不锈钢，因此在钢铁冶炼、合金制备及化工生产等领域应用广泛；此外，钒兼具良好延展性与无磁性等特性，进一步拓展了其在冶金深加工、航空航天装备制造及新能源电池等高端领域的应用场景。随着全球工业化进程的持续推进，市场对钒的需求呈稳步增长态势，因此系统梳理钒资源现状、深入研究其加工技术，对推动钒产业高质量发展具有重要的理论与实践意义。

作为地壳表层丰度较高的过渡金属元素之一，钒的矿物学分布具有显著非均质性。尽管钒在地质体中分布广泛，但多数情况下以次要组分形式赋存于云母类矿物、钛磁铁矿及黏土矿物中。目前已发现的含钒矿物中，以钒为主要金属元素的独立矿物相对稀少，尚未发现单一钒矿矿床。当前已探明的主要含钒矿物包括钒钛磁铁矿、石煤钒矿、钒铅矿等，其中钒钛磁铁矿与石煤钒矿储量占比突出；此外，碳质原油及石油中也伴生有钒元素。值得注意的是，石煤钒矿是我国特有的含钒矿产资源，具有重要的资源战略价值。

钒作为关键战略金属，全球储量丰富且呈现区域集中分布特征，主要富集于中国、俄罗斯、南非等国家。我国钒资源禀赋优势显著，2023年钒资源储量已达1029.8万t，其中石煤钒矿与钒钛磁铁矿是我国钒产业的主要原料来源。从地理分布来看，我国钒资源主要集中在四川、陕西、湖北、安徽等19个省区市，其中四川攀西、陕西汉中、河北承德等地区的钒钛磁铁矿，以及湖南、湖北等地的石煤钒矿，构成了我国钒资源开发的核心区域。

本文系统综述了全球及我国钒资源的分布特征、资源类型与赋存状态，全面梳理了当前主流提钒技术的工艺原理、应用现状及技术优劣，并结合产业发展需求展望了钒资源开发利用的未来趋势，旨在为我国钒资源高效、绿色、可持续加工技术的研发与工业化应用提供坚实的理论支撑。

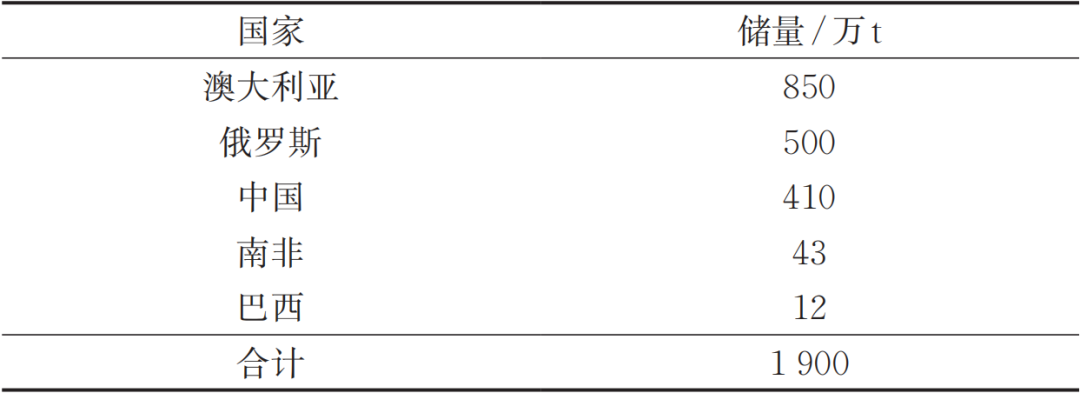

根据美国地质调查局（UnitedStatesGeologicalSurvey，USGS）2024年发布的《矿物商品摘要》（MineralCommoditySummaries）数据，全球已探明钒资源总储量约为1900万t，其空间分布呈现显著的区域性聚集特征，具体储量分布情况如表1所示。

澳大利亚是全球钒资源储量最丰富的国家，已探明储量达850万t，约占全球总储量的45%，在全球钒资源格局中占据核心地位；俄罗斯紧随其后，钒储量为500万t，占比约26%，位居世界第二，其钒矿资源主要集中分布于远东地区及铬矿共生矿区，资源开发与铬矿开采协同进行；南非钒资源储量约为43万t，占全球总储量的2.30%，主要赋存于铬矿共生区域，多作为铬矿开采的副产品回收；巴西钒资源储量相对较少，仅约12万t，在全球储量中占比极低。

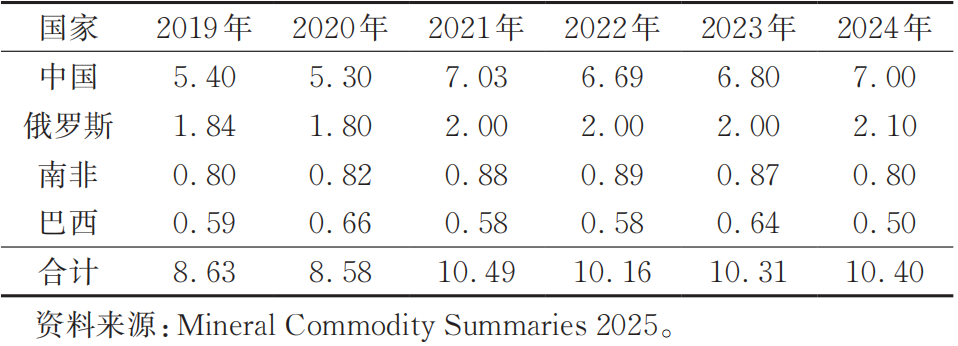

近六年全球钒资源产量具体数据如表2所示。根据行业统计数据，2024年全球钒资源总产量约为10.4万t，产量高度集中于中国、俄罗斯、南非和巴西四个国家，合计贡献了全球绝大多数钒产量。

其中，中国为全球最大钒生产国，2024年年产量达7.0万t，占全球总产量的70%，其钒产量主要来源于钢铁冶炼过程中产生的钢渣回收，俄罗斯紧随其后，年产量约2.1万t，占全球产量的21%，钒资源提取主要依托铬矿开采及独立钒矿开发的协同生产；南非为全球第三大钒生产国，2024年年产量约8000t，钒资源多作为铬矿开采的副产品进行回收利用；巴西钒年产量约5000t，占全球总量的5%，其生产主要依托钒铁、钒合金等制品的制造过程，由LargoResources公司旗下高品位钒矿资源支撑核心产能。

我国钒资源储量优势显著，核心赋存于石煤钒矿与钒钛磁铁矿中，这一资源禀赋特征奠定了我国在全球钒资源格局中的重要地位。根据美国地质调查局（USGS）统计数据，2021年我国钒资源总储量约950万t，占全球总储量的1/3以上；2022年储量占比进一步提升至37%；2023年国内钒资源储量已达1029.8万t，呈现稳步增长态势。

我国钒矿资源具有鲜明的地理聚集特性，分布覆盖全国19个省区市，核心集中在四川、湖北、陕西、安徽等区域。其中，四川省攀枝花地区的钒资源储量与开发规模均处于国内外领先水平；已探明的钒钛磁铁矿主要富集于三大核心区域，分别为陕西汉中地区、河北承德地区及四川攀西地区；石煤钒矿作为我国特有钒资源类型，主要分布在安徽、广西、湖南、湖北等省份，构成了我国钒资源多元化供给的重要支撑。

在资源利用层面，我国长期稳居全球最大钒产品生产国地位，生产规模持续扩大，钒产量在全球市场中占据主导地位。2019—2024年期间，我国钒矿产量从5.4万t稳步增长至7.0万t，年均保持稳定增长态势，为全球钒产业链供应链稳定提供了核心保障。

钒钛磁铁矿以钒、铁、钛为核心共生组分，是全球最主要的钒资源类型。相关研究数据显示，目前全球约88.6%的钒产量来源于钒钛磁铁矿，其在全球钒资源供给中占据主导地位。从矿物学特征来看，钒元素主要以类质同象形式取代磁铁矿晶格中的铁元素，形成FeO·V₂O₃尖晶石结构，这种赋存状态导致钒在矿物中分布较为分散，显著增加了提取难度。

钒钛磁铁矿矿床在全球分布广泛且规模宏大，核心产区集中于中国、俄罗斯、南非等钒资源大国。其中，中国攀枝花地区是世界知名的钒钛磁铁矿产地，该区域矿床具有储量大、矿石品质优、共生组分丰富等特点，为我国钒产业的技术研发与工业化应用奠定了坚实的物质基础；俄罗斯乌拉尔地区的钒钛磁铁矿开采历史悠久，已形成成熟完善的开采-加工一体化技术体系；南非布什维尔德地区的钒钛磁铁矿矿带规模居全球前列，是全球重要的钒生产基地，其钒资源开发多与铬矿、铁矿开采协同进行。

石煤钒矿是我国特有的钒资源类型，除钒外，还伴生铝、硅等有价元素，具备综合开发利用价值。该类矿物中钒的赋存状态复杂，呈现多相态、多价态共存的特征，其中68.58%的钒赋存于含钒云母（如伊利石）中，13.33%分布于褐铁矿、16.19%分布于电气石，另有少量钒赋存于针铁矿等矿物中。

石煤钒矿的品位差异显著，工业开采门槛为V₂O₅品位≥0.8%，不同产地矿石的钒含量介于0.5%~2%。我国石煤钒矿储量丰富，主要分布在湖南、湖北、安徽、浙江、广西等省份，累计探明石煤总储量达618.8亿吨，其中工业储量39亿t，约占全国钒总储量的20%~30%。尽管石煤钒矿整体品位偏低，但凭借储量规模庞大、开采成本相对较低的优势，近年来已逐渐成为我国钒资源开发的重要补充，尤其在豫西、陕南等地区，相关提钒技术已实现工业化应用。

钒铅矿（Vanadinite）又称褐铅矿，隶属于磷灰石族矿物，化学式为Pb₅(VO₄)₃Cl，其中V₂O₅含量约19.4%，是提炼钒的重要矿物原料之一，同时可作为铅的辅助来源。该矿物并非常见矿种，主要形成于含铅矿床（如方铅矿矿床）的氧化带，尤其在干旱地区的矿床风化壳中更为常见，常与钼铅矿、针铁矿、磷氯铅矿等矿物共生。

从赋存状态来看，钒在钒铅矿中以独立矿物形式存在，这一特征区别于钒钛磁铁矿和石煤钒矿中的分散赋存模式。钒铅矿于1801年在墨西哥首次被发现，目前全球主要分布于摩洛哥Khénifra地区、美国亚利桑那州、纳米比亚埃龙戈省、南非等区域，我国云南、广西等地的部分铅锌矿区也有少量产出。由于其全球储量有限且地理分布分散，尚未形成大规模集中开采格局，工业上多作为伴生矿产在铅矿开采过程中顺带回收。

钠化焙烧—水浸提钒是目前工业应用最广泛的提钒工艺之一，适用于钒钛磁铁矿、石煤钒矿及含钒钢渣等多种原料，并非仅局限于高纯度、高品位钒钛磁铁矿。该工艺经长期工业化实践已形成成熟技术体系，核心流程可概括为“配料—焙烧—浸出—净化—沉钒—煅烧”。

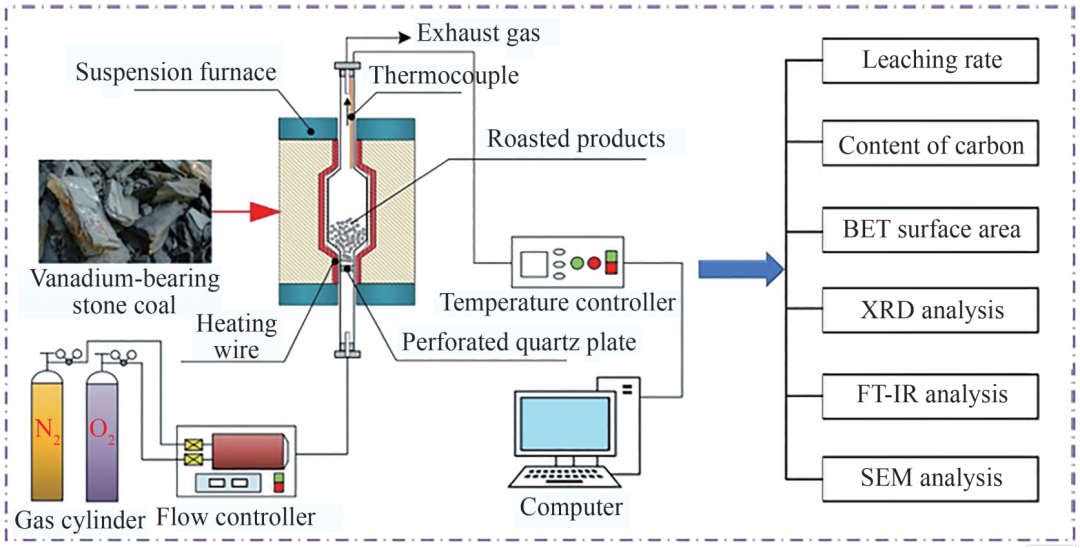

其工艺原理为：首先将含钒原料（矿石或废渣）粉碎至适宜粒度（通常要求小于0.125mm），与钠化剂（常用氯化钠、碳酸钠或芒硝，总添加量为原料质量的20%~45%，其中碳酸钠占55%~75%、氯化钠占25%~45%）按特定比例充分混合，部分工艺会额外添加氧化镁、碳酸镁等含镁添加剂以优化焙烧效果；随后将混合料置于回转窑或焙烧炉中，在氧化气氛下于700~950℃焙烧2~4h，最佳焙烧温度为800~900℃，图1展示了石煤钒矿专用焙烧系统。在此过程中，原料中多价态钒被氧化并与钠化剂反应，转化为水溶性的五价钒钠盐（如NaVO₃、Na₂O·yV₂O₅等），实现钒的选择性活化。

焙烧产物（焙砂）经冷却后，以水为浸出剂进行搅拌浸出，使可溶性钒酸盐充分溶解进入水溶液，浸出液中会伴随少量铝等杂质；后续通过过滤、沉淀、离子交换或溶剂萃取等净化除杂步骤，去除溶液中的杂质离子，再向净化液中加入铵盐采用酸性铵盐沉淀法制备偏钒酸铵沉淀，最后经热解脱氨、煅烧处理，获得纯度97.5%~98.7%甚至更高（≥98%）的V₂O₅产品。

该工艺具有流程简单、投资成本较低、原料适应性较广等优势，但存在明显局限性：焙烧过程中会产生Cl₂等有害烟气，浸出后排放的含盐废水易造成环境污染，部分企业因环保不达标已被责令整改；同时传统工艺对石煤钒矿的钒回收率较低，一般在60%以下。

目前常用的钠盐添加剂有硫酸钠（Na₂SO₄）、碳酸钠（Na₂CO₃）和氯化钠（NaCl），它们各有优劣。不同的钠盐因自身化学性质的差异，在反应温度、产物特性、原料来源及环保等方面表现出不同特点，从而影响提钒工艺的成本、效率与环保性能。

氯化钠优点在于反应温度相对较低，且价格较为低廉，这在一定程度上可降低提钒过程的能源成本和原料采购成本。其缺点也较为突出，焙烧后会产生HCl和Cl₂等腐蚀性气体，这些气体对环境有害，需要严格进行回收处理，因此会增加处理设备投入和运营成本。

硫酸钠的优点是来源广泛，经济易得，为大规模生产提供了稳定的原料供应基础。除此之外，在焙烧过程中，硫酸钠会释放出氧气，使得焙烧能在低氧条件下进行，并且使浸出后得到的滤液杂质较少，最终得到的V₂O₅品质更好。缺点是需要的温度较高（通常为900~1000℃），这不仅增加了能耗，也对焙烧设备的耐高温性提出了挑战。产生的SO₂也需要严格进行处理，以防止对环境造成污染。

碳酸钠作添加剂时，所需要的温度适中（一般为850~900℃）。与氯化钠和硫酸钠相比，碳酸钠与钒钛磁铁矿氧化焙烧的效果更好，能够提高钒的浸出率。缺点是价格比较高，增加了成本；同时浸出液所含杂质比较多，后续的过滤处理也增加了工艺的成本。在焙烧过程中，由于碳酸钠需要更多的氧气，因此无法在低氧条件下作为添加剂。

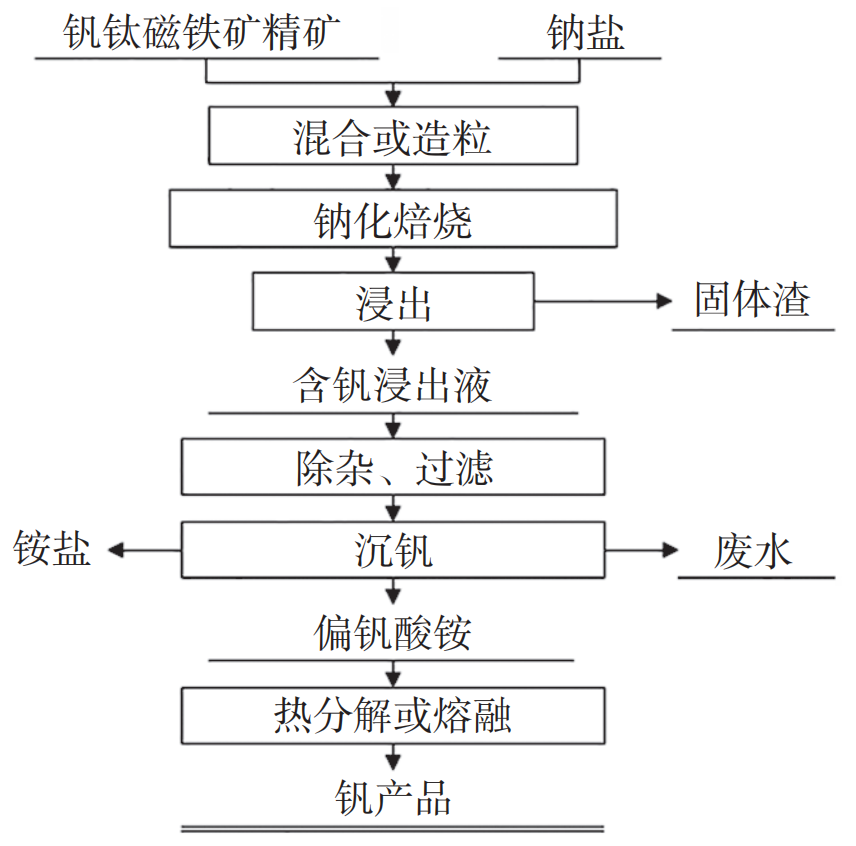

曾尚林等对攀枝花某矿业公司70%原生矿与30%风化矿按选铁流程产出的钒铁精矿为原料进行钠化焙烧研究，具体的钒钛磁铁矿钠化焙烧工艺流程如图2所示。钠化氧化焙烧将钒铁精矿中三价钒氧化为五价钒，并与钠化剂反应生成可溶钒酸钠，经水浸分离。含钒溶液通过加硫酸铵、硫酸调整pH值，并通过煅烧得到五氧化二钒。采用碳酸钠作添加剂，最终通过钠化焙烧—水浸提钒的流程以后，钒转浸率可达86.91%。

孟庆文等采用正交试验法系统考察了焙烧温度、钠化剂用量及焙烧时间对钠化焙烧—水浸提钒工艺钒浸出率的影响规律。通过16组试验，极差分析（计算各因素同水平下的平均值和极差）表明，影响钒浸出率的因素主次顺序为：焙烧时间>焙烧温度>钠盐用量。方差分析进一步验证，钠盐用量对钒浸出率影响不显著（P>0.05），而焙烧温度和焙烧时间影响显著（P<0.05）。正交试验优化得到最佳焙烧参数为：焙烧温度850℃，碳酸钠用量6%，焙烧时间1.5h。在此条件下，焙烧产物按液固比10∶1、浸出温度80℃、浸出4h进行水浸提钒，钒浸出率达63.36%。由此，可得出结论：在碳酸钠用量4%~10%、焙烧时间0.5~2h、焙烧温度700~850℃范围内，焙烧时间对钒浸出率影响最大，焙烧温度次之，钠盐用量最小。

钙化焙烧—酸浸提钒工艺是工业提钒的重要方法之一。该工艺的原理是在含钒矿石中添加氧化钙（CaO）或碳酸钙（CaCO₃）等钙源，混合均匀后进行高温焙烧。在焙烧过程中，钒与钙发生反应，生成不溶于水但溶于酸或碱的含钙钒酸盐（如Ca₃(VO₄)₂）。焙烧产物冷却后，用适当的酸性溶液（如硫酸、盐酸）浸出。在酸性条件下，含钙钒酸盐中的钒溶解进入溶液，形成含钒浸出液。最后采用铵盐法沉钒，通过钒酸铵氧化煅烧得到所需的氧化钒产品（如V₂O₅）。

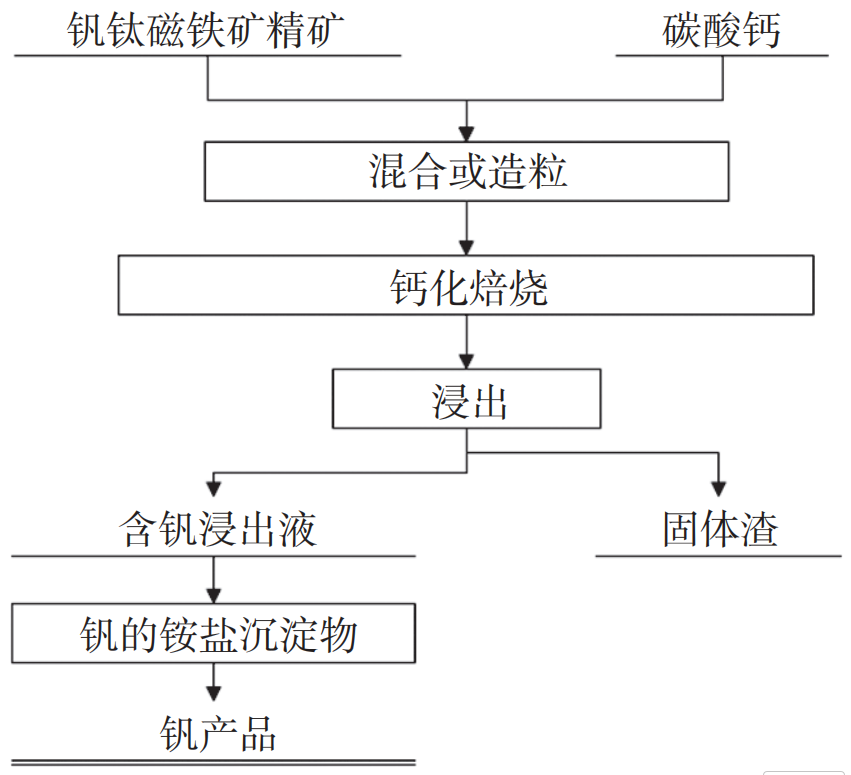

钒钛磁铁矿钙化焙烧工艺流程如图3所示。相较于钠化焙烧，钙化焙烧更具环保优势：焙烧过程中，二氧化硫（SO₂）等有害气体排放量显著减少，对环境的污染程度大幅降低。此外，钙盐（如碳酸钙）价格相对较低，其市场价格通常为碳酸钠的三分之一或二分之一，有助于降低生产成本。钙化焙烧工艺的缺点是钒的浸出率较低，尤其是对于结构复杂、赋存状态特殊的矿石，浸出率可能仅为60%~70%左右，易造成资源浪费。此外，钙化焙烧所需温度较高，且浸出过程需加入大量酸，因此对设备的耐高温性和耐腐蚀性提出了更高要求。

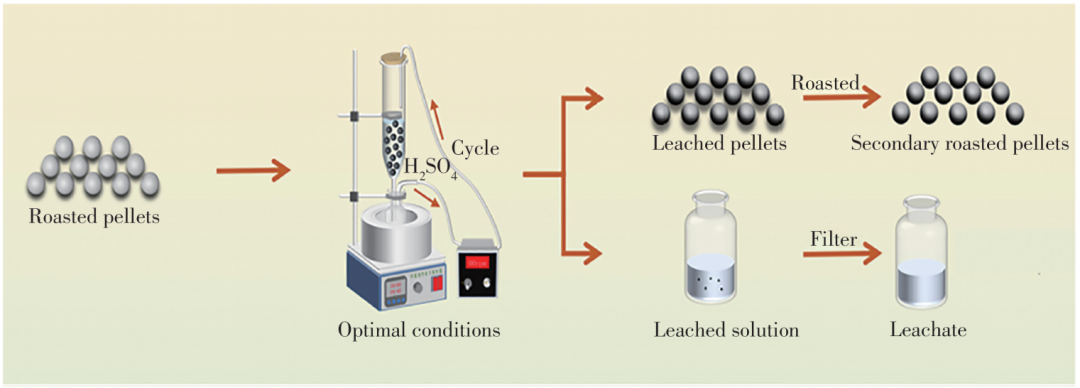

陈正义等对攀西地区低品位钒钛磁铁矿精矿的研究中，通过钙化焙烧—硫酸浸出工艺强化提钒，先将精矿与碳酸钙造球、干燥、焙烧，再用硫酸浸出焙砂提钒，具体工艺流程图如图4所示。碳酸钙高温分解产生的CaO与钒铁尖晶石反应生成可溶的钒酸钙，酸浸使钒进入溶液。通过测定钒含量计算浸出率，得到结果：碳酸钙用量7.5%时，钒浸出率最高，过量会生成难溶性钒酸盐，降低浸出率；焙烧温度1323K时，钒浸出率最大，温度过高会导致生成难溶性硅酸盐包裹钒，从而使钒浸出率下降；在焙烧时间达到2h后，钒浸出率可达到最大值，时间过长会发生二次反应及“硅氧裹络现象”，导致浸出率降低。

郑海燕等为探究焙烧温度对钒损失率、浸出率及浸出渣中铁损失的影响，确定最佳焙烧温度，采用钒钛磁铁精矿为原料，二水硫酸钙（CaSO₄·2H₂O）为钙化剂，浓硫酸和自制蒸馏水为浸出剂。将钙化剂与粒径约0.074mm的钒钛磁铁矿按Ca/V摩尔比5∶2混合，进行钙化焙烧与酸浸试验。结果表明，钒损失率随焙烧温度升高增加，原因是高温下水蒸气与V₂O₅反应生成挥发性钒化合物（如VOCl₃或V₂O₅·xH₂O），导致钒挥发损失。钒浸出率随温度升高先升后降：温度较低时，物料生成易溶于硫酸的钒酸钙（如Ca₂(VO₄)₂），浸出率上升；温度较高时，形成难浸出的钒酸盐（如Ca₄V₂O₉）或硅酸盐包裹体，抑制钒浸出。

除钙化焙烧—酸浸提钒工艺和钠化焙烧—水浸提钒工艺外，钒渣提钒是主流的间接提钒工艺。其原理是：含钒铁水在转炉中，通过吹入氧气并加入石灰等造渣剂，在高温氧化气氛下，钒被氧化为高价钒氧化物（主要为V₂O₅），与造渣剂反应形成高钒渣，实现钒的初步富集。钒渣经破碎、磨细后，通过焙烧、浸出、净化、沉钒、煅烧等工序进一步提取钒。

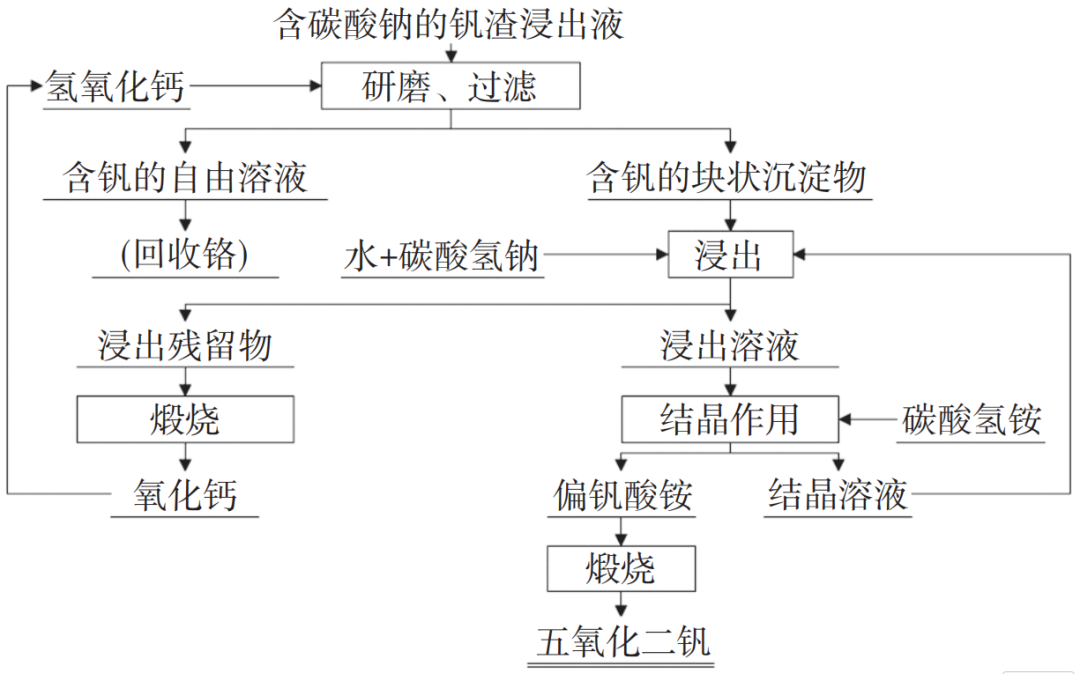

钒渣提钒的关键在于焙烧和浸出。钠盐焙烧法：钒渣与碳酸钠混合高温焙烧，钒转化为可溶性钒酸钠，经水浸、净化、沉淀得到高纯度钒产品。酸浸法：用硫酸、盐酸等强酸浸出钒渣，钒以离子形式进入溶液，通过萃取、反萃取分离杂质，获得纯净钒化合物。钙化焙烧提钒：向钒渣中添加钙盐高温氧化焙烧，使钒转化为酸溶性或碱溶性钒酸钙，随后浸出提钒，图5为钙化焙烧—碳酸氢钠浸出工艺流程。

罗林根等以还原钒钛磁铁矿磁选尾渣为原料，采用钠化氧化焙烧-水浸-酸性铵盐沉钒工艺提钒。具体流程为：向磁选尾渣中添加7%碳酸钠（Na₂CO₃），在850℃下钠化氧化焙烧，使钒氧化物转化为水溶性钒酸钠；焙烧产物经水浸后，采用酸性铵盐沉钒工艺制备钒酸铵，最终煅烧得到五氧化二钒（V₂O₅）。焙烧提钒后的尾渣通过摇床分选回收铁等有价组分，钠化焙烧水浸工艺流程图如图6所示。试验结果表明，水浸钒收率可达84.12%；循环水浸可制得钒浓度为22g/L的浸出液；酸性铵盐沉钒工艺能获得品位98.30%的V₂O₅产品。

瞿金为等针对钒钛磁铁矿提钒尾渣因Na₂O含量高难以规模化利用的问题，提出钙化碱浸—偏钒酸铵沉钒工艺，对提钒尾渣进行脱碱并回收有价金属钒。试验采用承德钢铁集团的提钒尾渣，主要物相有赤铁矿相、钛铁矿相和硅酸盐相，钒主要以钠钒辉石相存在。尾渣经过钙化碱浸，然后对碱浸液进行蒸发浓缩、沉钒后得到偏钒酸铵，煅烧得V₂O₅产品。通过单因素试验考察浸出温度、液固比、碱浓度和CaO添加量对钠和钒浸出率的影响，确定最佳工艺参数。得到结论：在浸出温度160℃、碱浓度100g/L、氧化钙添加量15%和液固比6∶1的条件下浸出60min，钒和钠浸出率分别达82.25%和85.36%；采用偏钒酸铵沉钒法制得纯度大于97%的V₂O₅产品；碱浸渣Na2O含量低于0.5%，可作为高炉炼铁配矿使用。

上述三种提钒工艺尽管是目前较为主流的提钒技术，但都各自有着一定的缺点：钠化焙烧—水浸提钒工艺的提钒率较低，且在提钒过程中会产生大量有毒气体；钙化焙烧—酸浸提钒工艺虽然有毒气体排放较少，但是钒的浸出率并不高。近些年来，为了实现对钒资源的绿色高效利用，出现了越来越多的绿色提钒工艺，这些绿色提钒新工艺在一定程度上解决了传统提钒工艺的部分问题。

高峰等以石煤为原料，采用钠沸石和碳酸钠作为复合添加剂，通过焙烧技术提取钒，考察了焙烧温度、焙烧时间、碳酸钠用量以及钠沸石用量等工艺参数对钒浸出率的影响。得到结论：在钠沸石用量7%、碳酸钠用量9%、焙烧温度750℃、焙烧时间4h、浸出温度60℃、浸出时间4h、硫酸用量3%的时候，钒的浸出率可以达到92.6%，在焙烧过程中也不会产生有毒气体，能够达到绿色高效提钒的目的。

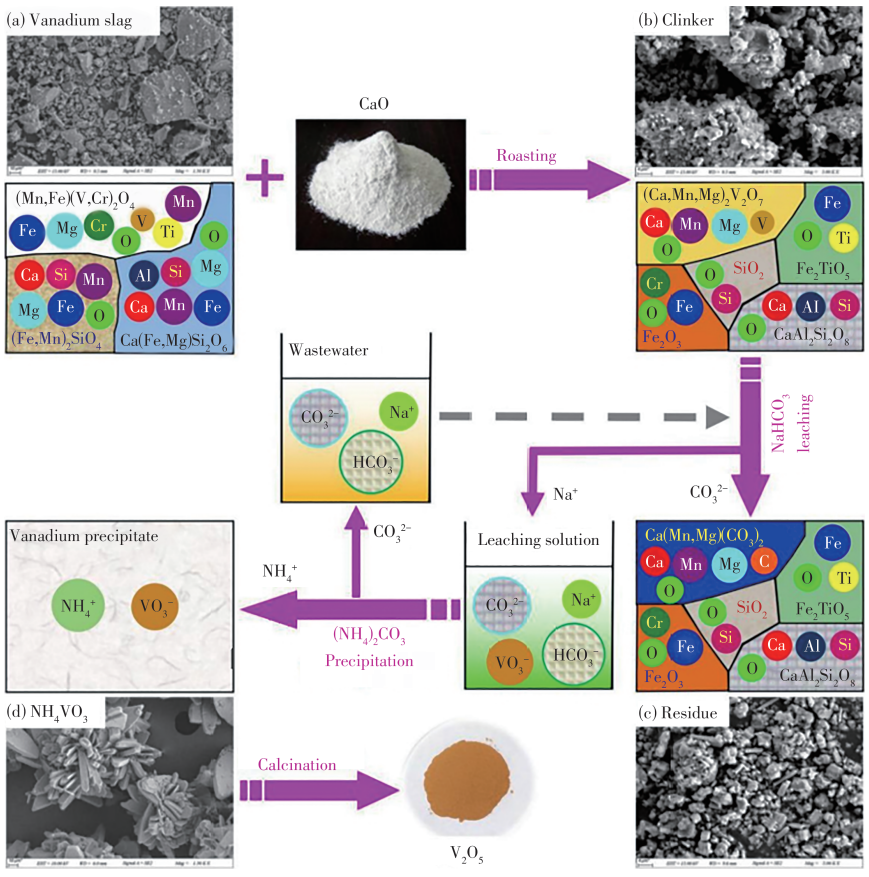

ZHANG等研究从转炉钒渣中提取V₂O₅。试验采用主要物相为钒尖晶石、铁橄榄石、普通辉石的钒渣，通过加入CaO，在850℃的条件下进行钙化焙烧，随后在液固比3∶1、pH2.5、55℃的条件下浸出30min，再经过沉淀净化除去Ca²⁺、Mg²⁺、Al³⁺、Si⁴⁺。随后在pH2.0、95℃的条件下加（NH₄）₂SO₄，使沉钒率超96%，热分解得V₂O₅。最后进行废水处理，母液循环前用CaO中和除杂，Mn以草酸锰形式回收。该工艺的钒总回收率达到83%，同时锰的回收率达到94%。此外，该工艺无Cl₂、SO₂等气体排放，废水闭环循环，减少污染。

ALAMAYREH等研究从约旦硫酸厂废钒催化剂中回收五氧化二钒（V₂O₅）的方法，采用草酸浸出结合柱试验，在150cm玻璃柱（内径5cm）的条件下，装填2.4kg废催化剂，使用6%草酸溶液重力淋洗，接触时间为144h，定期收集淋出液分析钒浓度。通过优化酸浓度、固液比、温度等参数，实现钒的高效提取。得出结论：6%草酸在50℃、300r/min搅拌速率、固液比1∶10条件下，柱试验的钒回收率高达94.42%，为废催化剂中钒的环保回收提供了可行方案。

1）钒资源种类丰富多样，涵盖了钒钛磁铁矿、石煤、钒铅矿等多种类型，且其赋存状态极为复杂，包括独立矿物形式、类质同象替代以及吸附状态等，这为钒的开采与提取增添了诸多挑战。

2）目前钒资源的加工技术有很多种，各类方法各有长短。传统加工技术，例如钠化焙烧—水浸提钒法与钙化焙烧—酸浸提钒法，前者虽工艺成熟、矿石适应性强，但焙烧过程中会释放出大量含氯、含硫的有害气体，严重污染环境，并且钠耗量大，极大地提高了生产成本；后者虽在一定程度上减少了有害气体排放，且钙盐成本较低，然而钒浸出率却相对不高，对于复杂矿石的浸出效果欠佳，酸浸环节耗酸量大，对设备的耐腐蚀性要求极高。除此之外还有间接提钒工艺—钒渣提钒法，将钒渣进行焙烧和浸出。还有石煤钒矿清洁焙烧工艺、钙化焙烧沉淀净化提钒工艺以及废催化剂提钒工艺等绿色工艺，这些工艺在之前的工艺基础上加以改进，达到绿色高效提钒的目的。

3）未来钒资源的发展中，钒资源的开采勘探必须加大勘探投入，采用先进的勘探技术，探寻更多优质的钒矿资源。在加工技术创新方面，绿色环保技术的研发将成为核心要点。一方面，要着力改进直接酸浸提钒技术，通过技术优化提高其对不同矿石的适应性，降低酸耗，进而削减成本；另一方面，深入钻研微生物提钒技术，全力攻克微生物生长缓慢和稳定性差的难题，推动其实现工业化应用。除此之外，还要加强国际合作，实现合作共赢。
