邵宗普，刘亚飞，余天玮，贺子建. 固态锂电池关键材料的挑战和改性策略[J]. 有色金属(冶炼部分), 2026(4): 760-785.

SHAO Zongpu, LIU Yafei, YU Tianwei, HE Zijian. Challenges and Modification Strategies of Key Materials for Solid State Lithium Ion Batteries[J]. Nonferrous Metals (Extractive Metallurgy), 2026(4): 760-785.

文章针对固态锂电池产业化进程中提出的高能量密度、长循环寿命和安全性等核心性能改善需求，系统梳理了各类正极材料与固态电解质的共性挑战。采用“共性问题”逻辑，深入剖析了不同种类正极材料从体相不可逆相变、晶格氧析出到界面空间电荷层、化学副反应，不同类型固态电解质化学活性和稳定性无法兼容的全链条失效机制，为理解固态电池性能衰减提供了全新的系统性视角。在改性策略方面，文章构建了“按需匹配”的系统性改性图谱，对不同性能改善需求进行了结构化和精细化的文献汇总，梳理出一套完整的材料优化方案。通过“组成-结构-性能”的协同调控，可有效提高固态电解质离子电导率、拓宽电化学窗口、改善空气稳定性和宽温域适应性，稳定正极材料晶格氧、抑制界面副反应并缓解微裂纹，为高性能固态电池设计及材料性能突破提供了新路径。基于当前技术，指明“数据驱动”的未来产业化路径，前瞻性地提出了未来发展的三大引擎：失效机制的原子级深度解析、多策略协同集成改性，以及人工智能与机器学习辅助材料筛选。该研究不仅为解决固态电池界面兼容性难题提供了系统性解决方案，更有望推动固态锂电池在低空经济、高端电动平台实现规模化量产，为我国新能源产业的高质量发展提供坚实支撑。

开发清洁能源、推动交通工具电动化，对改善化石燃料带来的环境污染以及提高我国的能源战略安全具有重要意义。锂离子电池凭借其高能量密度和高功率特性等优势已成为新能源储能以及电动交通工具动力源的主要选择。近年来，锂离子动力电池驱动的新能源汽车销量大幅提升，尤其是中高档电动车市场接受度呈稳步增长趋势。eVTOL等飞行器快速发展使得低空经济产业有望成为后续动力电池的新增长点。

对于新能源汽车而言，插电增程、超长纯电续航已成为趋势，开发高比能电池是解决里程焦虑的重要途径之一；与电动车相比，电动飞机对动力电池比能量、功率密度、环境适应性、安全性等要求更高。在能量密度不断提升的基调下，电池的安全性也逐渐成为消费者关注的焦点，尤其是近年来屡次发生的电动车自燃事件凸显了锂电池的安全隐患，电动飞机更是进一步要求将失效率由百万分之一提升至十亿分之一。随着首批新能源汽车5年8万千米首保到期，车企也面临延长质保期的重重压力，对于动力电池循环寿命的要求也逐年提高。

新能源汽车、电动飞机对动力电池提出了高安全、高比能、高功率、高寿命、高性价比等"五高"目标，需从电池和材料端进行优化设计，采用更加先进的电池体系来实现，而固态锂电池是解决这一问题的重要发展方向。固态锂电池以固态电解质作为锂离子传导媒介，一方面，以不燃且不易泄漏的固态电解质替换易燃的有机电解液可大大提高电池的安全性；另一方面，固态电解质可兼容更高容量的正负极，使得电池能量密度显著提升。在固态锂电池中，正极材料与电解质成本和质量占比最高，是核心关键材料，决定了电池能量、寿命、安全，然而二者之间存在的固-固界面阻抗大、界面兼容性差等问题仍制约着固态锂电池的产业化落地。

针对上述问题，研究者们开发了多种改性策略，主要包括元素掺杂、表面包覆、多体系复合等。元素掺杂通过引入外来离子调控晶体结构和缺陷化学，可有效稳定晶格、抑制相变并拓宽电化学窗口；表面包覆通过构建纳米级功能层物理隔离电极与电解质，可显著改善界面兼容性并抑制副反应；多体系复合则通过融合不同阴离子的优势，实现高离子电导率、高稳定性和良好可加工性的协同提升。然而，现有研究工作多聚焦于单一材料体系或特定问题的解决，综述性报道也往往针对某一类正极或电解质材料展开，缺少对不同体系关键材料共性问题的系统性梳理和探讨。基于此，本文从固态电池关键材料的共性问题入手，系统梳理了层状正极材料和各类固态电解质面临的共性挑战，并在此基础上对元素掺杂、表面包覆和多体系复合等解决策略进行了综述与整合。通过对"组成-结构-性能"内在关联的深入剖析，本文旨在为高性能固态锂电池关键材料的设计与开发提供理论指导和实践路径，对推动固态电池的产业化进程具有重要意义。

固态锂电池的核心材料主要包含正、负极材料和固态电解质等（固态电池结构见图1（a））。正负极材料作为锂电池的活性材料，其性能发挥决定了电池的能量密度和循环寿命的上限；固态电解质作为正负极间传导锂离子、隔绝电子的关键材料，其离子电导率、电化学窗口和电极兼容性则很大程度上决定了电池能量密度、循环寿命、功率输出和安全性的下限。正极材料和固态电解质作为固态锂电池关键材料中两类含锂化合物，其开发思路、改性方案和机理等存在共通性，因此本文聚焦阐述这两类关键材料开发过程中存在的问题，并梳理针对两类材料的共性改性策略。

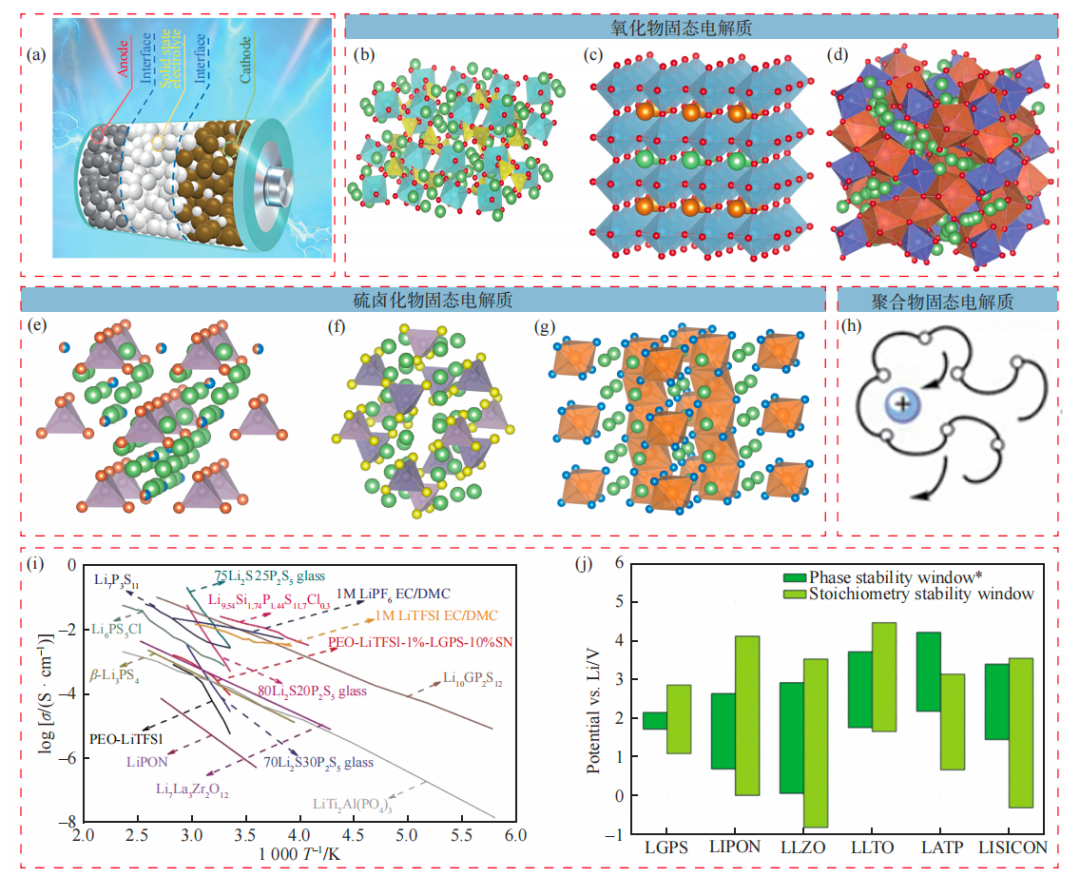

图1 (a)固态锂电池结构示意图；(b) LATP、(c) LLZO、(d) LLTO、(e) LYC、(f) LPSC、(g) LGPS、(h) PEO+Li等晶体结构； (i)不同体系固态电解质的离子电导率及(j)电化学窗口

固态电解质主要包含聚合物、氧化物、硫化物和卤化物等，其晶体结构、离子电导率、电化学窗口如图1（b）~（j）所示。聚合物电解质具有良好的成膜性和界面浸润性，VINCENT于1973年首次报道了聚环氧乙烷（PEO）掺混锂盐后具有较高的离子电导率。2011年，Bollore公司首次将PEO基聚合物固态电解质用于电池中搭载乘用车进行示范验证。1979年，GOODENOUGH发现了钠快离子导体（NASICON）型电解质，其中磷酸钛铝锂（Li₁.₃Al₀.₃Ti₁.₇(PO₄)₃，简称LATP）已获得广泛关注，具有较好的应用前景。1994年，AONO发现了钙钛矿型电解质Li₀.₃₄La₀.₅₁TiO₃（简称LLTO）离子电导率可达到10⁻³S/cm。2007年，MURUGAN报道了石榴石型固态电解质Li₇La₃Zr₂O₁₂（简称LLZO）。QuantumScape、北京卫蓝、浙江锋锂、清陶新能源等公司主要采用氧化物技术路线，该体系离子电导率位于聚合物和硫化物之间，化学稳定性和热稳定性较好，制备难度适中，目前采用氧化物与聚合物复合方式开发的半固态锂电池已率先示范装车应用。硫化物电解质具有极高的离子电导率，2008年DEISEROTH报道的Li₆PS₅Cl（简称LPSC，图1（f））和2011年KATO报道的Li₁₀GeP₂S₁₂（简称LGPS，图1（h））离子电导率达到10⁻³S/cm，接近液态电解质的水平；Toyota、SamsungSDI、宁德时代、比亚迪、一汽等企业在重点布局硫化物技术路线。近年来Toyota、清陶新能源等企业也在尝试开发以Li₃YCl₆（简称LYC，图1（e））为代表的卤化物技术路线，该体系固态电解质电化学窗口较宽、对正极材料稳定。

已商用的锂电池主要以正极材料作为锂源，成本约占电池30%以上。正极材料主要有磷酸铁锂（LiFePO₄，简称LFP，图2（a））、钴酸锂（LiCoO₂，简称LCO）、镍钴锰酸锂（LiNi₁₋ₓ₋ᵧCoₓMnᵧO₂，简称NCM，也称作"三元材料"，图2（b））、锰酸锂（LiMn₂O₄，简称LMO，图2（c））等。

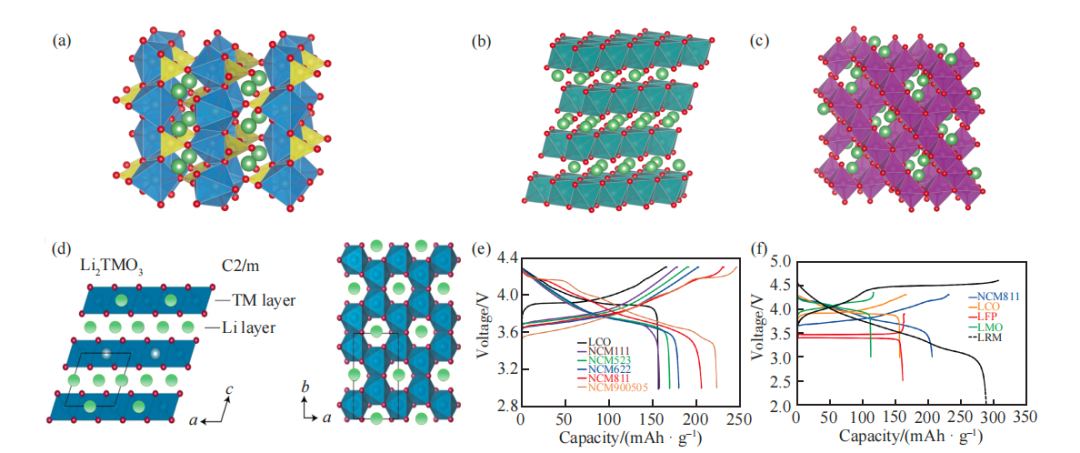

图2　图2 LFP (a), NCM (b), LMO (c), LRM (d)等不同正极材料晶体结构；不同正极的充放电曲线(e~f)

1980年，GOODENOUGH等发现层状LiCoO₂是理想的正极材料，经过多年发展，高倍率、高电压产品陆续涌现，成为3C消费类电子市场主流。1997年，GOODENOUGH报道的LFP作为正极材料具有循环性能和安全性好等优势，目前已成为动力和储能市场主流的正极材料，市场份额逐年增长。1999年，NCM首次被研究引入锂电池体系。相较于LiCoO₂，NCM成本更低，常见Ni-Co-Mn比例有1∶1∶1、5∶2∶3、6∶2∶2、8∶1∶1等（依次称作NCM111、NCM523、NCM622、NCM811），其比容量随镍含量增多依次提高，充放电曲线见图2（e）；随着1000km以上纯电续航电动汽车的陆续上市，90%以上Ni含量的超高镍材料和富锂锰基材料（LRM）凭借高比容量（其充放电曲线见图2（f））逐渐成为高能量密度动力电池的首选正极。

国内针对固态锂电池的研究基本按照从半固态逐渐逼近全固态的开发理念，通过持续提升固态电解质比例改善电池安全性，选用更高比容量正负极以提升电池能量密度。正极材料方面，高镍多元材料凭借高比容量和较高电压平台，成为现阶段固态电池综合性能最均衡的选择；富锂锰基材料因阴离子氧化还原机制可实现250mAh/g以上容量，被视为下一代超高能量密度固态电池的理想正极；钴酸锂则凭借其高压实密度在消费电子等对体积能量密度要求严苛的细分领域保持独特优势；而磷酸铁锂/磷酸锰铁锂体系虽安全性和成本优势突出，但受限于本征比容量和工作电压，与高能量密度固态电池的主线匹配度较低。固态电解质方面，硫化物体系以接近液态电解液的离子电导率成为目前全固态电池商业化的主流选择；氧化物体系凭借宽电化学窗口和优异热稳定性，在混合固液电解质和复合电解质膜中率先实现规模化应用；卤化物体系对高电压正极具有本征氧化稳定性，可作为正极侧界面修饰层与硫化物形成优势互补；聚合物体系则因良好柔韧性和成膜性，在界面接触方面具有独特优势，但室温离子电导率瓶颈决定其更适合中高温场景。总体而言，固态电池材料体系的选择已从单一体系竞争转向多体系协同、分层级复合的发展格局。

理想的固态电解质应具备离子传输速率高、电子绝缘、宽电化学窗口、结构稳定、热稳定、与正负极兼容等条件。其室温离子电导率应达到1×10⁻³S/cm以上，确保可有效传输锂离子，赋予电池较好的倍率性能；工作温度范围内电子电导率小于1×10⁻⁶S/cm，有效隔绝电子，避免电池内部正负极短路；能够在0~4.8V电化学窗口范围保持稳定，可匹配高电压正极、兼容高容量负极，避免副反应发生，满足电池能量密度和循环寿命的提升要求。除此之外还应具有一定的热稳定性，避免燃烧、爆炸等安全事故（如表1所示）。现有聚合物、硫化物、卤化物、氧化物等各体系固态电解质均各自存在一定的短板（如表2所示），使得目前商业化应用仍面临巨大挑战。

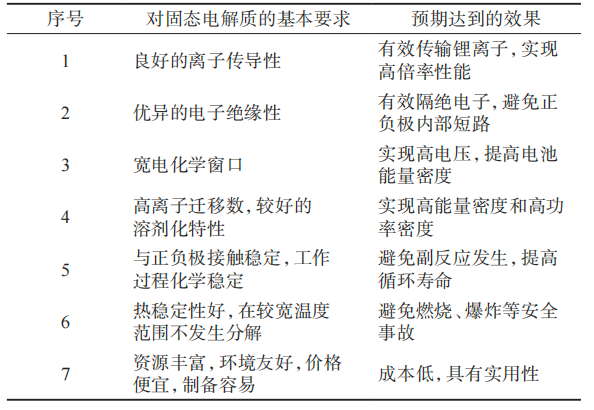

表1　固态电池对电解质的基本要求

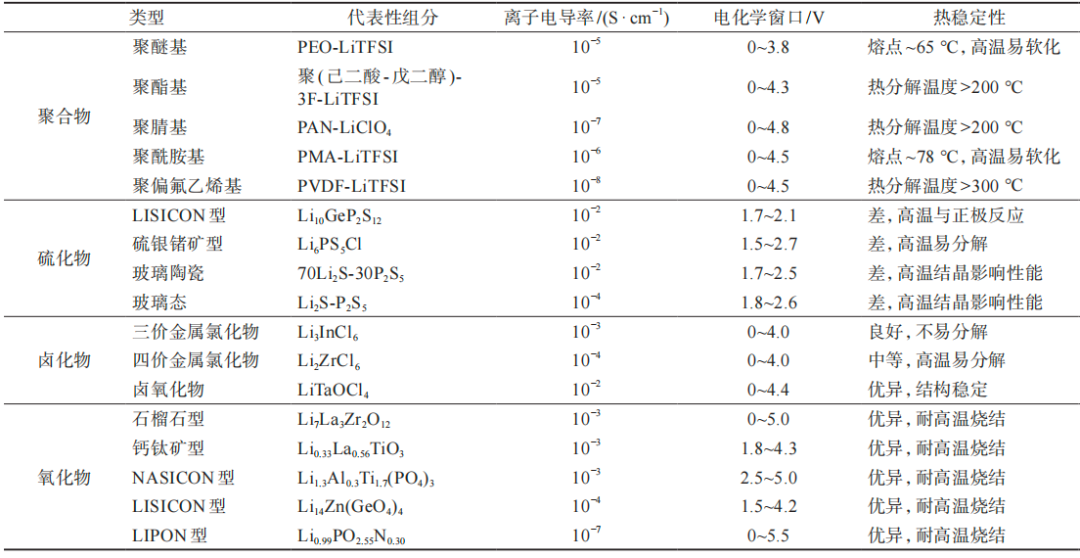

                                                                                              表2　常见固态电解质的基本特性

聚合物电解质体系主要包含聚醚基、聚酯基、聚腈基、聚酰胺基、聚偏氟乙烯基等类型（如表2所示）。此类电解质具有良好的柔韧性、界面接触性和加工性，但其室温离子电导率普遍偏低（通常低于10⁻⁴S/cm），严重依赖升温以激活链段运动促进锂离子传输。它们通常机械强度较差，且软质基体仍易被锂枝晶穿透生长。聚丙烯腈（PAN）基电解质通过LLZTO和EC复合改性，在室温离子电导率（2.96×10⁻⁴S/cm）和氧化稳定性（4.8V）之间取得较好平衡，但高性能依赖多组分协同。聚醚（PEO）基电解质与锂金属负极兼容性最佳，但室温电导率（~10⁻⁵S/cm）和氧化稳定性（<3.9V）均不足，热稳定性差（~65°C熔融）。聚酰胺（PMA）基和聚偏氟乙烯（PVDF）电解质虽具有高氧化稳定性（>4.5V），但前者离子传导依赖残留DMF溶剂，后者易被锂金属还原不稳定，需PEO层隔离保护。聚酯基电解质通过氟化封端设计实现了负极界面稳定（原位生成LiF），但室温电导率（~5.9×10⁻⁵S/cm）仍待提升。因此，如何通过分子结构设计协同优化离子传导通道、本征电化学窗口和双电极界面稳定性，是突破聚合物固态电解质应用瓶颈的关键。

硫化物电解质主要包含LISICON型、硫银锗矿型、玻璃陶瓷、玻璃态等类型。此类电解质离子电导率最高可以达到10⁻²S/cm，接近锂离子电池的电解液量级，这得益于硫离子较大的离子半径和较高的极化率，使得锂离子与骨架之间的相互作用较弱，迁移能垒低。同时，其较低的弹性模量（<35GPa）赋予了材料良好的机械变形性，可通过简单的冷压实现致密化，从而改善固-固界面接触。然而，硫化物电解质面临三大核心挑战：空气稳定性极差，暴露于湿气中易分解并产生剧毒的H₂S气体，对合成、储存和使用环境要求严苛；电化学窗口窄（通常<3.0V），对高电压正极的氧化稳定性不足，与锂金属负极的界面也不稳定，易发生副反应；与极性溶剂不相容，限制了其在湿法涂布工艺中的应用。因此，尽管硫化物电解质在离子电导率方面具有显著优势，但其环境敏感性和电化学稳定性问题仍是制约其大规模商业化的关键瓶颈。

卤化物电解质主要包含三价金属氯化物、四价金属氯化物、卤氧化物等类型，此类电解质具有高氧化稳定性（>4Vvs.Li⁺/Li）和适中的离子电导（~10⁻³S/cm），对高电压LCO和NCM等正极兼容性优异。这源于单价卤素阴离子与锂离子的静电作用较弱，同时卤化物本征的高电负性赋予其抗氧化能力。通过晶体结构调控、非晶化策略和高熵设计，可进一步提升离子电导率和电化学窗口。然而，卤化物电解质面临两大关键挑战：还原稳定性差，与锂金属负极接触时易发生还原分解，需引入界面缓冲层；对湿气和极性溶剂敏感，易吸潮分解，且与常规溶剂不相容，限制了其湿法加工工艺的适用性。此外，部分高性能材料依赖In、Y、Ta等昂贵元素，成本较高。因此，开发基于地壳丰裕元素（如Zr、Al、Fe）且兼具高离子电导率和优异界面稳定性的卤化物体系是当前的研究热点。

氧化物电解质主要包含石榴石型、钙钛矿型、NASICON型、LISICON型、LIPON型等类别。此类电解质的核心优势在于其卓越的综合稳定性：宽电化学窗口、高热稳定性、优异的化学稳定性和机械强度（弹性模量>100GPa）。石榴石型LLZO对锂金属负极具有良好的化学稳定性，NASICON型LATP/LAGP在空气中稳定且成本较低，LIPON则成功应用于薄膜固态电池。然而，氧化物电解质面临三大关键挑战：固-固界面接触差，其极高的刚性导致电解质与电极之间为点接触，界面阻抗巨大；加工温度高，通常需要大于1000°C的高温烧结，能耗高且易导致锂损失和元素互扩散；部分材料本征还原稳定性不足，如LLTO和LATP中的Ti⁴⁺在与锂金属接触时易被还原，限制了其应用。因此，如何通过界面工程、薄膜化和复合化策略，在保持本征稳定性的同时改善界面接触和降低加工成本，是氧化物固态电解质走向实用化的关键。

整体来看，现有聚合物、氧化物、硫化物、卤化物等单一体系均未能完全满足对于固态电解质高离子电导率、高稳定性、宽电化学窗口的要求，电极/电解质材料之间固固界面问题也成为固态锂电池产业化的主要障碍。各类固态电解质虽各有优劣势，但针对产业化应用均存在一些共性问题：

1）高离子电导率与宽电化学稳定窗口难兼顾

固态电解质目前面临着高离子电导率与宽电化学稳定窗口难以兼得的困境。硫化物电解质（如LGPS）虽拥有最高的室温离子电导率，但其电化学稳定窗口极为狭窄，无法与高电压正极材料直接匹配。反之，氧化物电解质（如LLZO、LATP）具有较宽的电化学窗口（>5V），然而其室温离子电导率普遍低于硫化物，只有经高温烧结成陶瓷片后才能达到10⁻³S/cm。

卤化物电解质在离子电导率和氧化稳定性之间取得了较好平衡，但还原稳定性差的问题依然突出。聚合物电解质则是室温离子电导率和电化学窗口均存在瓶颈，这种本征性能的"博弈"使得单一材料难以同时满足高能量密度固态电池对快充能力和高压稳定性的双重要求。

2）空气/湿度敏感性影响规模化制备

硫化物和卤化物电解质普遍存在的空气/湿度敏感性，是制约其产业化进程的"卡脖子"问题。硫化物电解质暴露于湿气中易发生水解反应，生成剧毒H₂S气体，导致结构和性能严重劣化。卤化物电解质同样面临湿气稳定性挑战，例如Li₂ZrCl₆与水接触会发生不可逆水解，生成LiCl杂质，离子电导率骤降至10⁻¹⁰S/cm以下。

即便是相对稳定的氧化物LLZO，其表面也极易与空气中的H₂O和CO₂反应生成绝缘的Li₂CO₃层，界面阻抗显著增大。这些环境敏感性问题对材料的合成、储存、运输及电极制造全链条提出了严苛的（惰性气氛/干燥间）环境要求，极大推高了设备投入和运行成本。

3）热稳定性与宽温域适应性不足

固态电解质的热稳定性直接影响电池在极端工况下的安全性。硫化物电解质在高温下与高镍正极材料接触时可能发生剧烈放热反应，释放SO₂等气体，加剧热失控风险。聚合物电解质（如PEO基）熔点较低（~60℃），在高温下易发生熔融或热分解，无法满足高功率应用场景的需求。

相比之下，氧化物电解质虽具有优异的本征热稳定性（可耐受>1000℃高温），但其在室温和低温下离子电导率较低，很难满足电池高倍率下的使用要求（图3（b））。因此，开发兼具宽温域适应性和本征热安全性的固态电解质材料，是满足复杂应用场景需求的迫切任务。

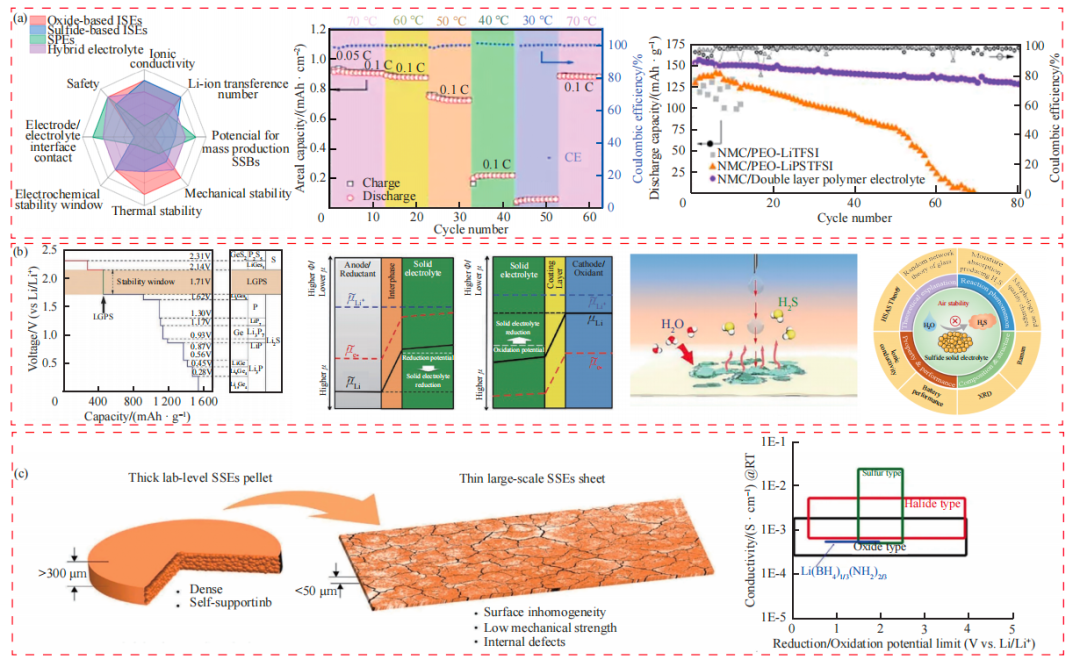

                                                               图3　各类固态电解质存在的常见问题：(a)聚合物；(b)硫化物；(c)氧化物

4）多尺度界面兼容性差

界面问题是固态电池性能衰减的核心根源，涉及化学、电化学、机械等多重因素的耦合失效。固态电解质与电极界面物理接触不良会导致高界面阻抗，二者的化学势差会驱动形成空间电荷层、存在的电化学副反应会引发界面相演变。此外，电极材料在循环过程中的体积膨胀与收缩，会导致固-固界面的动态接触失效，引发微裂纹和孔隙，进一步加剧性能衰减。这种多尺度、多物理场的界面复杂性，使得单一改性策略往往难以奏效，必须通过系统性的界面工程设计来解决。

针对材料本身固有缺陷进行修饰改性，设计合理可行的工艺是改善固态电解质性能的必要手段，其中针对无机固态电解质的改性主要可分为三类：1）体相掺杂改性；2）表面处理/包覆改性；3）多体系复合改性。

2.2.1固态电解质体相掺杂改性

离子掺杂作为调控晶体结构、缺陷化学与离子输运性能的核心策略，是固态锂电池材料常见改性手段。氧化物电解质中的掺杂以稳定高对称相和引入载流子为主，硫化物电解质侧重调控晶化行为和降低原料成本，卤化物电解质则聚焦提升氧化稳定性。近年来，学术界针对各体系固态电解质的掺杂开展了更广泛和深入的探索，在提高离子电导率、拓宽电化学窗口、改善空气/湿度敏感性、提高热稳定性与宽温域适应性、固固界面调控方面均有较好进展（如表3所示）。相关工作揭示了"组成-结构-性能"的内在关联，为设计下一代高性能固态电解质提供了理论范式与技术路径。

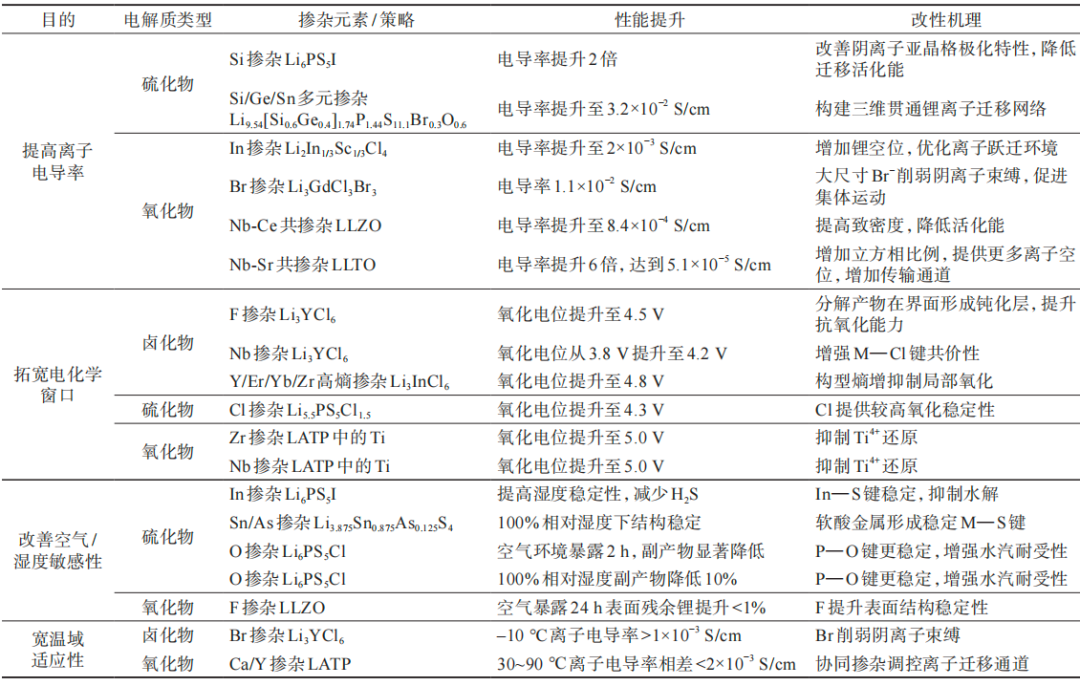

表3　元素掺杂对固态电解质改性效果

元素掺杂是提升固态电解质离子电导率的有效策略。ZHANG等在硫银锗矿Li₆PS₅I中引入Si，显著提升了离子电导率；Si的引入改善了阴离子亚晶格的极化特性，降低了离子迁移活化能。LI等采用高熵策略，在LGPS型电解质中多元共掺杂Si、Ge、Sn等元素，制备出Li₉.₅₄[Si₀.₆Ge₀.₄]₁.₇₄P₁.₄₄S₁₁.₁Br₀.₃O₀.₆，构建了三维贯通的锂离子迁移网络，离子电导率高达3.2×10⁻²S/cm。ZHOU等在尖晶石型Li₂Sc₂/₃Cl₄中引入In³⁺部分取代Sc³⁺，将离子电导率提升至2.0×10⁻³S/cm以上；In³⁺的引入增加了锂离子空位浓度，优化了离子跃迁环境。LIU等通过Br掺杂降低Li₃YCl₆的超离子转变温度，削弱了阴离子亚晶格对锂离子的束缚，促进了阴离子的集体运动，使Li₃GdCl₃Br₃在室温下实现了1.1×10⁻²S/cm的超高电导率。LIU等通过制备Ce-Nb共掺杂LLZO固体电解质，有效提高了致密度，离子电导率提升至8.4×10⁻⁴S/cm，活化能（activityenergy）降低至0.29eV（图4（a））。WU等在钙钛矿型固态电解质Li₀.₅La₀.₅TiO₃中同时引入Sr和Nb，发现共掺杂可增加LLTO立方相比例，有效地提高电导率并降低活化能，提供更多的锂离子空位，增加锂离子传输通道，电导率达到5.1×10⁻⁵S/cm，约为掺杂前的6倍。

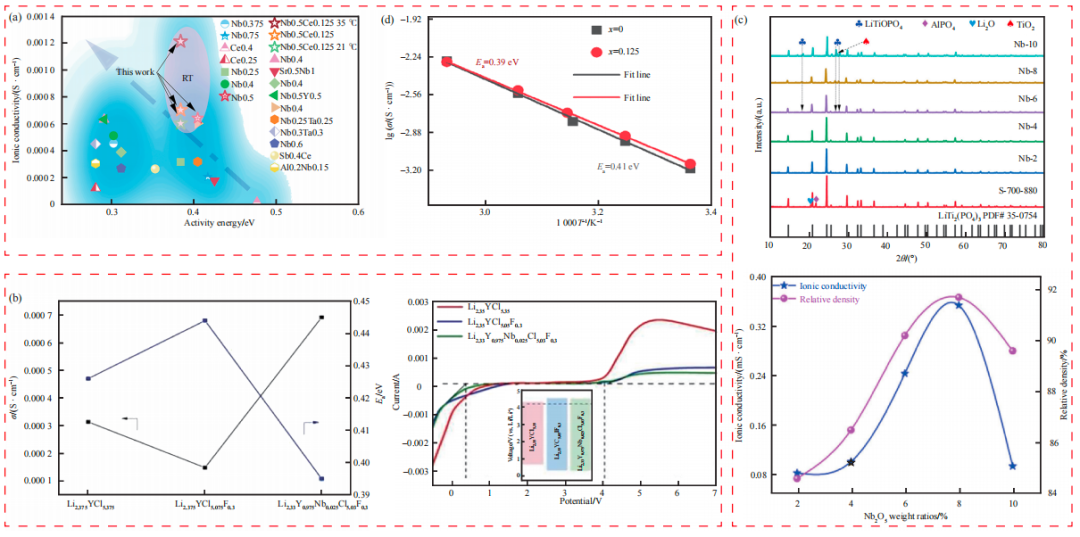

                                                           图4　固态电解质的掺杂改性：(a)铌掺杂LLZO ；(b)铌掺杂LYC；(c)铌掺杂LATP

元素掺杂也是拓宽固态电解质电化学稳定窗口、提高抗氧化稳定性的重要手段。KIM等通过向Li₃MCl₆中引入F，制备了Li₃MCl₅F电解质，其分解产物LiMF₄可在界面形成钝化层，在动力学上显著提升抗氧化能力。

在Li₃YCl₆中引入1%Nb可将氧化起始电位从3.8V提升至4.2V（vs.Li⁺/Li），同时维持0.8mS/cm的室温电导率。Nb更易与Cl形成[NbCl₆]⁻八面体，可能诱导局部结构无序，有利于Li⁺迁移（图4（c））。SONG等采用高熵多元素掺杂策略，设计了Li₂.₇₅Y₀.₁₆Er₀.₁₆Yb₀.₁₆In₀.₂₅Zr₀.₂₅Cl₆高熵卤化物，通过构型熵增抑制局部氧化反应，将电化学窗口拓宽至4.8V。GIL等通过用Cl取代S，制备了Li₅.₅PS₅Cl₁.₅电解质，将电压窗口扩展至4.3V，归因于Cl的较高氧化稳定性。NASICON型LATP中，在Ti位掺杂同价态的Ge⁴⁺或Zr⁴⁺可抑制Ti⁴⁺还原，拓宽电化学窗口；高价态的Nb⁵⁺取代可有效阻断Ti⁴⁺/Ti³⁺还原对，将电化学窗口拓宽至～5.0V（vs.Li⁺/Li），并显著提升离子电导率及其与锂金属的界面稳定性（表3）。

硫化物电解质的空气敏感性是其产业化的主要障碍，基于软硬酸碱（HSAB）理论的元素掺杂被证明是有效的解决策略。JIANG等在Li₆PS₅I中掺杂软酸In³⁺，制备了Li₆.₅In₀.₂₅P₀.₇₅S₅I电解质，In³⁺与S²⁻形成的In—S键比P—S键更稳定，不易被水中的硬碱O²⁻攻击，显著提高了其在潮湿空气中的稳定性，减少了H₂S的产生。LU等进一步采用Sn⁴⁺和As⁵⁺两种软酸金属共掺，设计了Li₃.₈₇₅Sn₀.₈₇₅As₀.₁₂₅S₄电解质，该材料在100%相对湿度下仍能保持结构稳定。此外，O²⁻掺杂也能改善空气稳定性，NI等和PENG等分别报道了O掺杂的硫化物电解质，O²⁻作为硬碱，部分取代S²⁻后，与硬酸P⁵⁺形成的P—O键比P—S键更稳定，提高了电解质对水汽的耐受性。DENG等采用高温AlF₃同步热分解并置换氧阴离子的方法，实现了F对LLZO晶粒内O阴离子的替换掺杂，显著改善了固体电解质空气稳定性和电子电导率。

宽温域适应性要求电解质在低温和高温下均能稳定工作。LIU等通过Br掺杂调控卤化物电解质的超离子转变温度，大尺寸、更易极化的Br⁻掺杂削弱了阴离子亚晶格对锂离子的束缚，降低了触发阴离子集体运动所需的能量，将Li₃YCl₆的超离子转变温度从>120℃降至–10℃以下，使Li₃GdCl₃Br₃在室温下电导率高达1.1×10⁻²S/cm，且在–10℃下的容量保持率也远超未改性材料。HARADA等通过Ca/Y双掺杂的NASICON电解质在30~90℃范围内表现出稳定的离子电导率，掺杂协同作用调控了锂离子迁移通道。此外，WEN等通过Li₂O气氛烧结的Ta-LLZO实现了高致密度和稳定的电化学性能，为宽温域应用提供了基础。

2.2.2固态电解质表面处理/包覆改性

表面包覆改性作为一种界面工程策略，通过在电解质颗粒或致密膜表面构筑纳米级功能层，有效抑制副反应、改善物理接触并调控界面离子输运，已在硫化物、氧化物及卤化物等主流固态电解质体系中广泛应用。采用具有优异的化学稳定性和热稳定性的包覆剂可稳定固态电解质的表界面晶格结构，抑制有害副反应的发生，减少界面钝化层的形成。部分元素包覆还有助于调节局部电子分布，提升界面处的离子传输选择性。包覆策略在拓宽电化学窗口、改善空气/湿度敏感性、提高热稳定性与宽温域适应性、固固界面调控方面均可发挥较好的作用，为构建高性能固态锂电池提供了可行路径（如表4所示）。

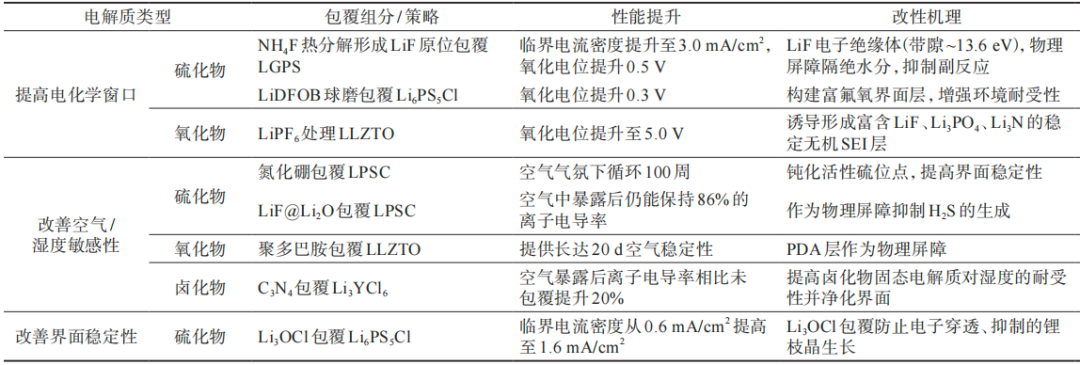

表4　表面包覆对固态电解质改性效果

在固态电解质表面构建一层具有高氧化稳定性的包覆层，可有效抑制电解质在高电压下的自身分解，从而拓宽其实际应用的电化学窗口。JIN等利用NH₄F热分解在LGPS电解质颗粒表面原位构建了一层LiF包覆层，LiF作为良好的电子绝缘体（带隙～13.6eV），有效抑制了LGPS与锂金属负极的副反应，同时提升了电解质在高电压下的稳定性，将临界电流密度从1.0mA/cm²提升至3.0mA/cm²。WANG等通过球磨法将LiDFOB包覆在Li₆PS₅Cl电解质表面，构建了富含氟和氧的界面层，该层有效延缓了电解质在空气中的降解，并提高了与正极材料的界面相容性，间接增强了其在高电压下的稳定性。SUN等通过LiPF₆富集在LLZTO表面构建的Li₃PO₄-LiF复合涂层，同时调控了复合电解质与锂金属负极界面处SEI层的结构和组成，诱导形成富含LiF、Li₃PO₄和Li₃N的均匀稳定无机SEI层，使NCM811基固态电池在4.5V高电压下循环100次后容量保持率仍达到80.3%。

硫化物和部分卤化物/氧化物电解质对水分极其敏感，通过表面包覆一层疏水或致密的保护层，可有效隔绝空气，提升其环境稳定性。CHEN等发现，氮化硼包覆LPSC可有效钝化活性硫位点，全固态电池在4.3V下循环100次后容量保持率从58%提升至85%。SANG等设计的LiF@Li₂O纳米壳层结构，使硫银锗矿电解质在空气中暴露后仍能保持86%的离子电导率，并显著抑制了H₂S的生成。使用纳米级的LiNbO₃包覆也可抑制Li₂CO₃的形成，并有助于在空气暴露下维持Ga-LLZO的离子电导率（图5（a））。LONG等采用C₃N₄包覆固态电解质Li₃YCl₆，提高卤化物固态电解质对湿度的耐受性并净化界面并提升黏附力，使全电池倍率性能提升40%（图5（c））。包覆改性在解决固态电解质与电极之间的界面问题，以及不同电解质层之间的界面兼容性问题方面发挥着关键作用。YANG等通过采用Li₃OCl包覆Li₆PS₅Cl，相比未包覆的样品，Li‖电解质‖Li对称电池中，30℃时的临界电流密度从0.6mA/cm²提高到1.6mA/cm²，在0.2mA/cm²的循环电流下时间从320h延长到1400h，显著改善了硫化物电解质与负极之间的界面兼容性。

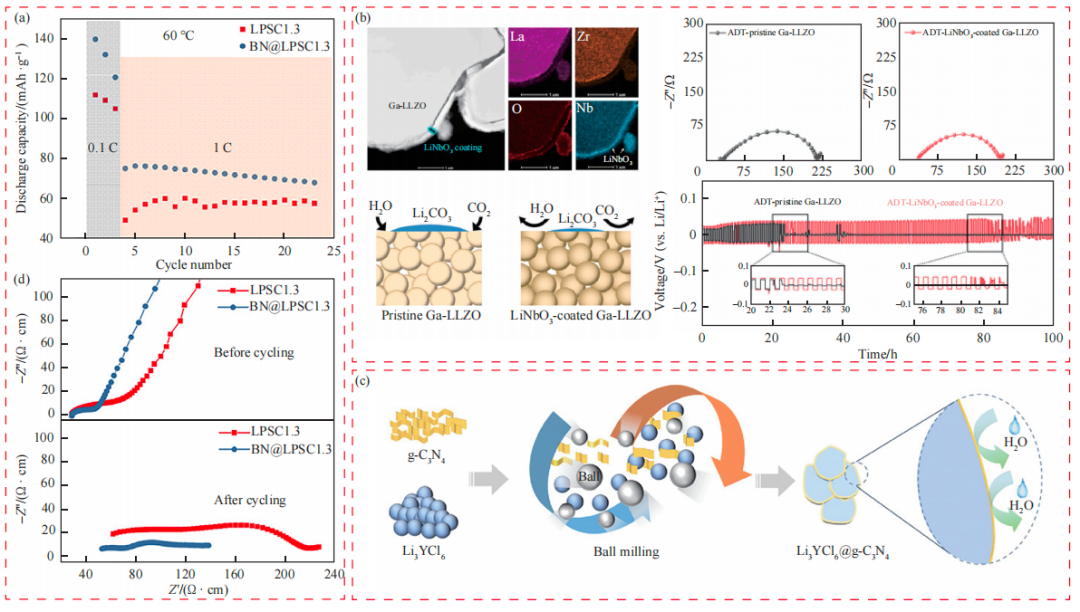

                                                图5　固态电解质的包覆改性：(a) BN包覆LPSC；(b)铌包覆LLZO；(c) C₃N₄包覆LYC

2.2.3多体系复合改性

近年来，为突破单一阴离子固态电解质在离子电导率、电化学稳定性、机械性能及界面兼容性等方面的固有局限，多阴离子复合策略成为材料设计的新范式。通过融合O²⁻、S²⁻、Cl⁻/Br⁻等阴离子，可协同调控晶格极化率、键合强度与局域结构柔性，从而实现"高导-稳定-可加工"性能的统一。代表性工作已催生卤氧、硫氧、硫卤及硫卤氧四大类复合电解质体系，其改性机理各具特色。

硫氧复合固态电解质旨在兼具硫化物的高离子电导率与氧化物的高稳定性。典型代表为Li₃PS₄₋ₓOₓ玻璃陶瓷。HAYASHI等发现，在70Li₂S-30P₂S₅体系中引入少量SiO₂或Li₃PO₄可促进γ-Li₃PS₄相析出，同时形成Li-O-P/S界面相，提升空气稳定性。KAMAYA通过O²⁻部分取代S²⁻增强P—O键共价性，通过O²⁻提高硫骨架的电子局域化程度，抑制S²⁻氧化。制备的Li₇P₃S₁₁O在保持>3×10⁻³S/cm电导率的同时，抗氧化能力提升至3.0V（vs.Li⁺/Li），显著优于纯Li₇P₃S₁₂。ZHANG采用Nb-O共掺杂Li₁₀SiP₂S₁₂方案有效降低锂离子传输势垒，显著改善硫化物固态电解质的结构稳定性，电化学窗口提升了0.5V（如图6（a）所示）。

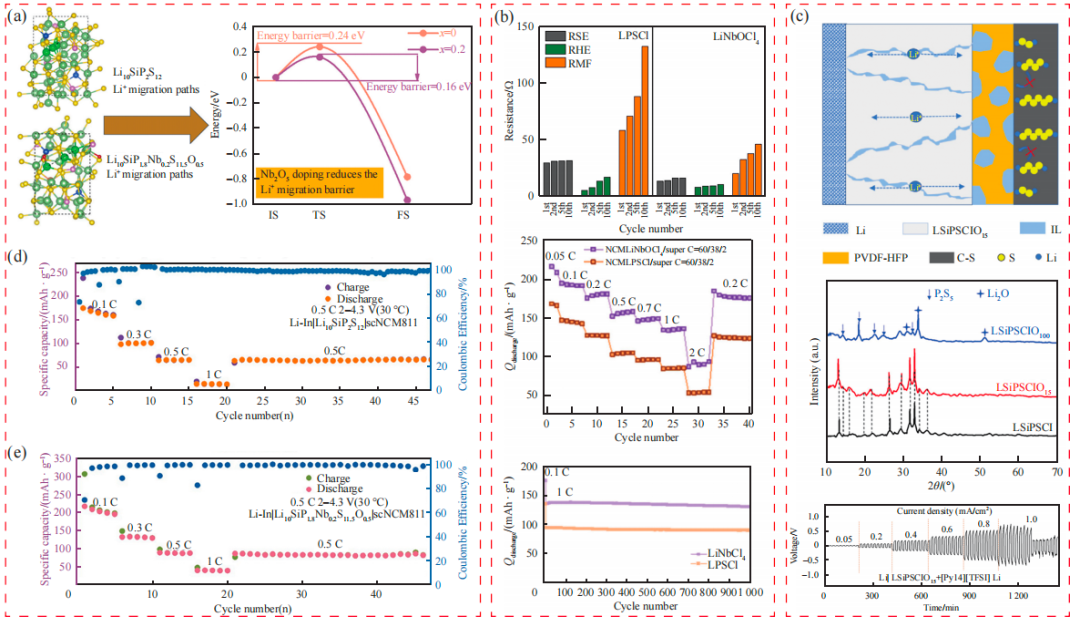

图6　复合固态电解质：(a)氧硫复合；(b)氧卤复合；(c)硫卤氧复合

卤氧复合固态电解质以NAZAR团队报道的LiNbOCl₄（LNOC）为代表，标志着混合阴离子设计的重大突破。该材料通过构建含氧（O²⁻）与氯（Cl⁻）双阴离子的[NbOCl₄]³⁻八面体骨架，形成兼具结构刚性与局部晶格柔性的三维离子传输网络。其室温锂离子电导率高达（1.0~1.3）×10⁻³S/cm，活化能低至0.25~0.30eV，显著优于传统氧化物电解质，并接近部分硫化物体系水平。相较于极易水解的硫化物电解质，LNOC在干燥空气中表现出一定的短期稳定性，为加工与封装提供了更宽松的环境窗口。JEON进一步使用无盐酸方案制备了LNOC固态电解质，组装成全固态电池后相较于LPSC具有更低的界面阻抗、更优异的倍率和循环性能（图6（b）），后续研究迅速拓展至LiTaOCl₄、LiNbOBr₄等系列，验证了该平台的可调性。

硫卤复合固态电解质主要通过引入Cl⁻/Br⁻调控硫化物的晶格通道与界面性质。在Li₇PS₆基础上使用Cl⁻取代部分S²⁻后，晶胞膨胀，扩大Li⁺迁移通道截面积，使Li₆PS₅Cl电导率达到（3~5）×10⁻³S/cm，并显著提升对锂金属的界面稳定性。进一步优化Cl含量制备的Li₅.₅PS₄.₅Cl₁.₅（LPSC1.5），实现更高致密度与更低晶界阻抗。硫卤氧复合固态电解质旨在集成三类阴离子优势，ZHANG等通过引入O²⁻制备得到Li₉.₅₄Si₁.₇₄P₁.₄₄S₁₁.₇Cl₀.₃O₀.₁，不仅维持>10×10⁻³S/cm的超高电导率，还通过形成Si-O-P网络显著提升材料在干燥空气中的短期稳定性（暴露30min后电导率衰减<15%，而未掺O样品衰减>50%）。

综上，多阴离子复合改性通过阴离子协同效应（O²⁻提供热力学/电化学稳定性，S²⁻赋予低迁移势垒，Cl⁻/Br⁻调控晶格尺寸与界面润湿性）实现了单一阴离子体系难以兼顾的综合性能。未来研究需深入理解多阴离子局域配位环境与Li⁺输运动力学的构效关系，并发展精准合成与界面集成技术，以推动新型复合固态电解质从实验室走向产业化。

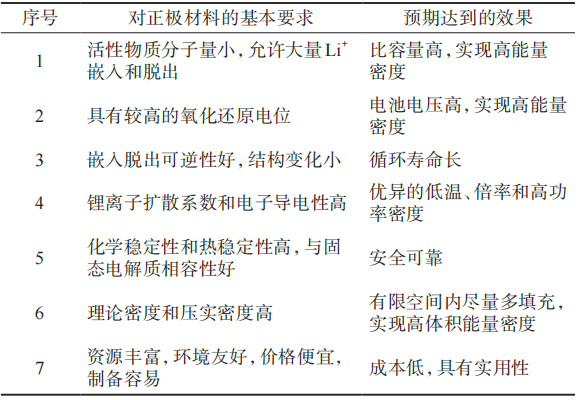

理想的固态锂电池正极材料，应具备比容量高、循环寿命长、理论和压实密度高、放电电压高、结构稳定、与电解质兼容性好、传导离子和电子性能优异等特征（如表5所示）。较高的比容量和放电电压可确保提供更高的质量能量密度，高的理论和压实密度可实现较高的体积能量密度。长循环要求正极材料工作过程中避免由于体积膨胀引起的颗粒破碎和界面失效。高兼容要求正极材料与固态电解质之间形成稳定界面，减少界面电阻（表5）。目前具备商业化能力的正极材料主要包括钴酸锂（LCO）、磷酸铁锂（LFP）/磷酸锰铁锂（LMFP）、层状多元材料（NCM）和富锂锰基（LRM）等类型，针对固态电池应用需求仍存在诸多问题。

表5　固态电池对正极材料的基本要求

钴酸锂是最早商业化的层状正极材料，具有R3m空间群的α-NaFeO₂型层状结构。其最突出的优点是体积能量密度高，得益于高达5.1g/cm³的理论密度和4.1~4.3g/cm³的压实密度，使其在3C数码产品领域占据主导地位。此外，Co³⁺/Co⁴⁺氧化还原电对的能级较低，赋予LCO较高的理论工作电压。然而，LCO面临的核心问题在于高电压下的结构不稳定。当充电截止电压从4.2V提升至4.5V以上以获得更高容量（>200mAh/g）时，材料会发生从O3到H1-3再到O1的不可逆相变，伴随c轴剧烈收缩，导致颗粒微裂纹和内应力积累。同时，高电压下Co⁴⁺的高氧化性会催化电解液分解，并与晶格氧参与电荷补偿引发的析氧现象耦合，导致表面从层状向尖晶石甚至岩盐相转变，造成严重的界面副反应和容量衰减。

磷酸铁锂具有橄榄石型结构，PO₄³⁻聚阴离子的强共价键赋予其优异的结构稳定性和安全性，同时成本低、循环寿命长，已成为动力电池市场的主流选择。但其放电平台仅有3.4V，理论容量170mAh/g已接近极限，能量密度提升空间有限。磷酸锰铁锂通过引入Mn部分取代Fe，将工作电压提升至约4.1V，能量密度较LFP提高10%~20%，然而，Mn的引入带来了Jahn-Teller效应：Mn³⁺（3d⁴）导致MnO₆八面体畸变，破坏晶格稳定性，且Mn²⁺/Mn³⁺氧化还原动力学迟缓，导电性差。此外，LMFP存在Li-Fe/Mn反位缺陷，占据Li位点的过渡金属离子会阻碍Li⁺沿b轴的一维扩散通道。其充放电机理复杂，低倍率下为两相反应，高倍率下趋向固溶体反应，倍率性能对Mn含量敏感。

层状多元NCM材料凭借高比容量（>200mAh/g）和工作电压，成为高能量密度动力电池的核心选择。随着Ni含量提升（>80%），容量增加，但问题也日益突出。首先是阳离子混排：Ni²⁺半径（0.069nm）与Li⁺（0.076nm）相近，易占据Li位，堵塞Li⁺扩散通道。其次，高电压下H2-H3相变导致晶胞参数剧烈变化，引发微裂纹（包括晶内和晶间裂纹），使电解液渗入颗粒内部，加速界面副反应。另外，高活性Ni⁴⁺易与电解液反应，且表面残碱（LiOH/Li₂CO₃）导致浆料凝胶化。同时，深度脱锂时晶格氧参与电荷补偿，引发析氧和表面重构，形成岩盐相，增大界面阻抗。这些问题在提高截止电压追求更高能量密度时尤为严重。

富锂锰基材料（xLi₂MnO₃・(1–x)LiMeO₃）因其超高比容量（>250mAh/g）和低钴优势，被视为下一代高能量密度正极的候选者。其高容量源于独特的阴离子氧化还原机制（O²⁻/O⁻），在4.5V平台区提供额外容量。然而，LRM面临多重严峻挑战。一是首次库仑效率低和电压衰减：不可逆氧析出导致锂空位形成和过渡金属迁移，层状结构向尖晶石/岩盐相转变，平均放电电压持续下降。二是电压滞后：氧的氧化产物（如分子O₂）还原电位低，导致充放电曲线不对称，能量效率降低。三是倍率性能差：晶格中Li₂MnO₃组分导电性差，且表面重构层阻碍Li⁺扩散。四是循环过程中颗粒微裂纹：氧空位聚集形成纳米孔洞，加剧结构退化。这些复杂问题相互耦合，严重制约其商业化进程。

NCM正极材料具有高比容量、高放电电压平台、长循环寿命等优势，成为固态锂电池现阶段综合性能最均衡的正极材料；LRM因其放电比容量高达300mAh/g以上，成为未来高能量密度固态锂电池的潜在选择；钴酸锂材料因其高压实密度在固态电池中依然具有吸引力，尤其适用于对体积能量密度有极致要求的场景（如消费电子全固态电池）；LFP/LMFP则由于本征放电比容量和电压较低，很难实现高能量密度，其自身高安全特性使得在常规液态电池体系中安全风险低，应用到固态电池体系的必要性不大，与发展高能量密度固态电池的思路不匹配，因此在全固态电池开发过程中受关注较少。然而，前三类常规的正极材料在本征结构、化学稳定性、与固态电解质界面相容性方面仍存在诸多共性问题导致目前固态电池性能仍无法达到理想水平。

1）不可逆相变：所有层状材料在高电压脱锂状态下均面临严重的体相结构退化问题，这是固态电池界面失效的根本内因。对于LCO，当充电至4.5V以上时，会发生从O3到H1-3再到O1的不可逆相变，伴随c轴剧烈收缩（>5%）。对于LRM，电压衰减和滞后源于氧损失引发的过渡金属迁移和层状向尖晶石/岩盐相转变。在高镍NCM中，Li⁺（离子半径0.076nm）与Ni²⁺（离子半径0.069nm）尺寸相近，加剧Li⁺/Ni²⁺混排现象，显著降低库伦效率，进一步造成层状结构到尖晶石和盐岩相的相变，阻碍锂离子扩散路径、降低离子电导率、引发电压衰减，从而导致固态电池性能的劣化（如图7（c）所示）。

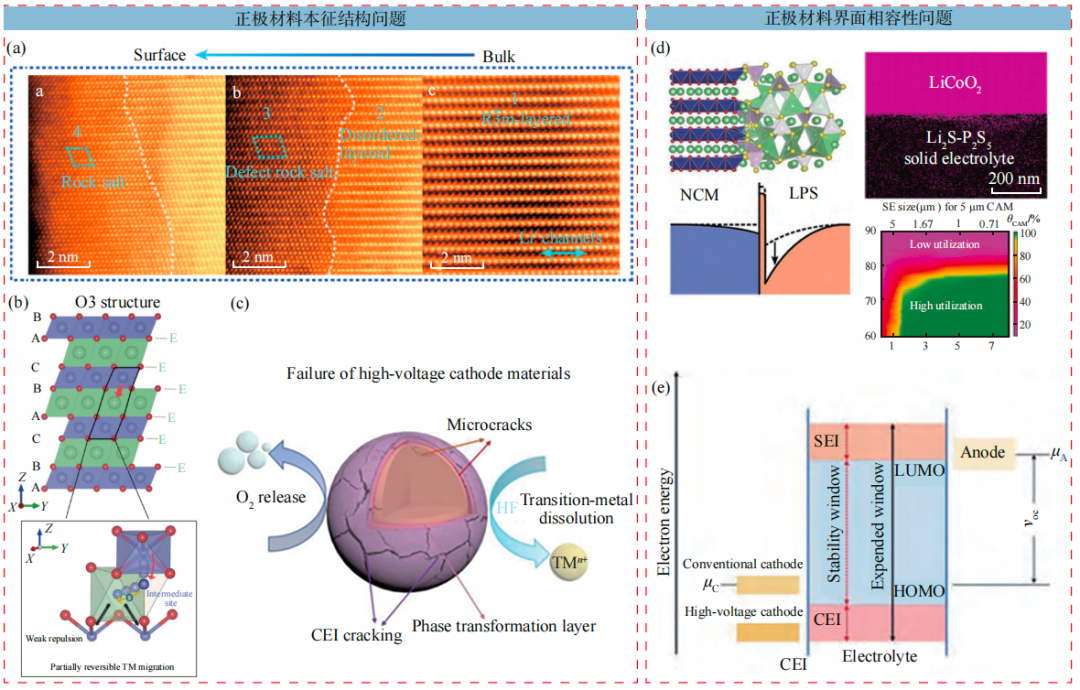

                               图7　固态电池正极材料存在的常见问题：(a)阳离子混排；(b)体相相变；(c)表面氧析出；(d)空间电荷层；(e)界面副反应

2）晶体微裂纹：层状正极材料在深度脱锂（充电态）时发生的不可逆相变会伴随显著的c轴晶格收缩，产生强烈的各向异性机械应力。在由刚性固态电解质构成的固态锂电池中，缺少液态电解质的缓冲作用，导致晶粒内部及晶界处应力无法有效释放，引发裂纹形核与扩展。微裂纹会物理切断离子与电子的连续传导网络，使得部分活性物质电化学失活。裂纹的新鲜表面持续暴露于固态电解质中，会加剧界面副反应。同时，裂纹导致"电极/电解质"固-固接触失效，界面阻抗显著增大，引发电池容量快速衰减和倍率性能下降（如图7（b）所示）。

3）产气与过渡金属溶出：层状正极材料表面残存的碱性锂化合物（如Li₂CO₃、LiOH）易与高活性的硫化物固态电解质等发生酸碱中和反应，释放CO₂、O₂等气体。同时，在高脱锂态下材料晶格氧的不稳定性增强，会导致氧析出并参与界面反应。过渡金属离子（尤其是Ni⁴⁺/Ni³⁺）在高电位下氧化性增强，可能发生溶出并迁移。气体积聚会破坏界面的紧密物理接触，导致电池内阻升高甚至壳体鼓胀。溶出的过渡金属离子（如Ni,Mn）会迁移至固态电解质甚至负极侧，催化固态电解质界面相的分解，并会促进锂枝晶的生长，严重威胁电池的循环寿命与安全性能（图7（a））。

4）机械接触失效：正极活性物质在锂离子脱嵌过程中发生周期性体积变化，而固态电解质表现为刚性体，二者在循环过程中产生机械不匹配。此外，电极与电解质之间热膨胀系数的差异，在温度波动下会引入额外的界面应力，导致接触界面逐渐剥离。接触失效导致局部离子传输通路中断，形成电化学"死区"，迫使电流重新分布，并增大局部电流密度。其宏观表现为电池整体内阻持续非线性增长，容量衰减加速，最终可能导致电池完全失效，这是制约固态锂电池长循环寿命的关键因素。

5）空间电荷层：由于正极活性材料与固态电解质之间存在锂离子化学势差异，为达成界面处的电化学势平衡，锂离子会发生定向迁移与重新分布，从而在界面附近形成一个空间电荷区。高镍正极材料通常具有较低的锂离子迁移数，加剧了该区域内的载流子浓度梯度。空间电荷层会形成额外的离子传输势垒，显著增加界面阻抗。在极端情况下，界面附近可能出现锂离子耗竭层，导致局部电位超过固态电解质的电化学稳定窗口，引发电解质的分解。该效应还会导致界面电流分布不均，影响电池的倍率性能（图7（d））。

6）界面副反应：层状正极材料在高电位下表面具有高活性的氧，会与还原稳定性较弱的固态电解质（如硫化物）发生副反应，导致电解质在界面处发生分解，生成离子电导率低的界面相（如Li₂S、磷硫化合物等）。该过程常与晶格氧释放相互耦合催化。生成的绝缘性界面相会大幅增加电荷转移阻抗，并不可逆地消耗体系中的活性锂离子。副反应持续进行会不断侵蚀固态电解质，破坏其结构完整性，并可能加速正极表面过渡金属的还原与溶出，形成正极-电解质界面性能持续衰退的恶性循环（图7（e））。

高容量正极材料在全固态电池中存在的主要问题可归结为本征不稳定性、机械失配与界面动力学恶化三者协同作用的结果。其核心根源在于材料本征的热力学与电化学不稳定性，关键瓶颈在于循环中产生的机械应力失配。上述问题通过界面动力学被不断放大，受限的离子传输强化了空间电荷层效应，加剧了电流分布不均。化学副反应与物理接触失效相互促进，形成持续的恶性循环，最终导致界面阻抗累积性增长，并可能引发锂枝晶等安全问题。三者交织，共同制约了固态电池的长循环稳定性与安全性。针对上述问题需要对正极材料进行全方位的性能改善，目前较为典型的材料改性策略有掺杂、包覆、单晶化及晶粒尺寸调控及特殊结构设计。

3.2.1体相掺杂改性

元素掺杂主要通过取代正极材料晶格中的锂位或过渡金属位，从体相层面改善材料本征性能，其侧重点在于稳定晶体结构和提升离子/电子传输动力学。通过高价态离子（如Ta⁵⁺、Mo⁶⁺）掺杂引入锂空位，增加载流子浓度；利用"支柱效应"（如Mg²⁺、Al³⁺掺杂锂层）抑制晶胞参数剧烈变化，缓解高电压下的不可逆相变（如LCO的O3→H1-3、NCM的H2-H3）；通过高熵掺杂（多种元素共掺）增强构型熵，稳定晶格氧，抑制氧析出。常用掺杂剂包括金属元素（如Mg、Al、Zr、La、Y、Nb、Ru等）和非金属元素（如F、B等），可有效改善循环稳定性、抑制微裂纹产生并提升倍率性能（如表6所示）。

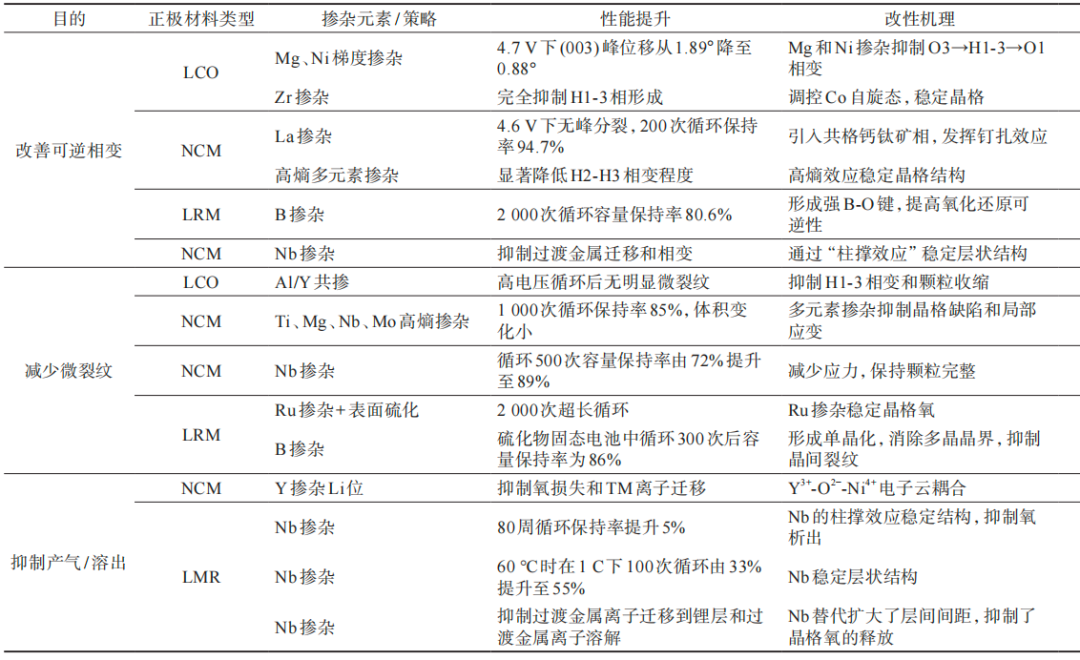

表6　元素掺杂对正极材料改性效果

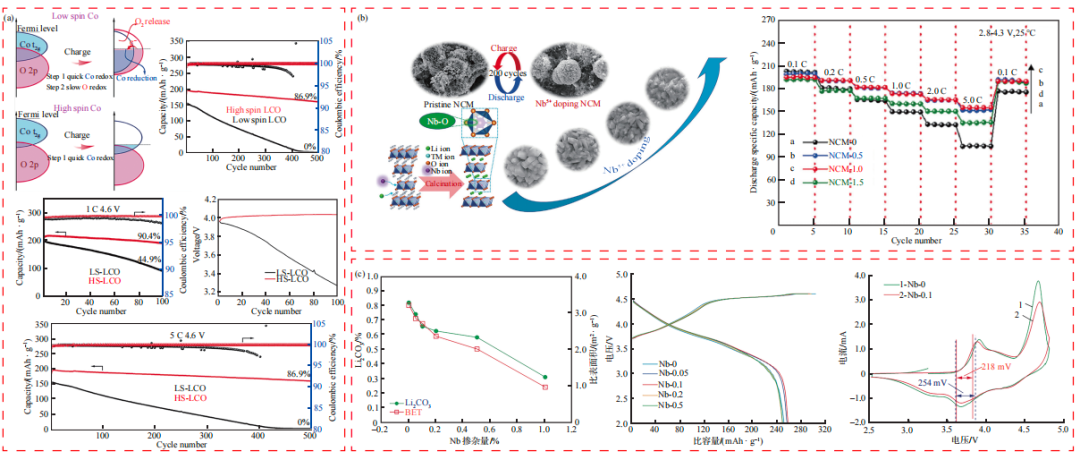

元素掺杂是抑制层状正极材料在高电压下不可逆相变的核心手段。ZHUANG等通过Mg梯度掺杂和Ni均匀掺杂Li层，有效抑制了钴酸锂4.55V以上O3→H1-3→O1的相变，使LCO在4.7V超高电压下（003）对应的2θ仅表现出0.88°的峰位移，远低于未改性LCO的1.89°，从而实现了235mAh/g的高容量和优异循环稳定性。LIU等通过引入Ni、Mn、Zr等元素构建界面晶格失配应力，调控Co自旋态获得高自旋LCO，有效抑制了H1-3相的形成。WANG等通过La掺杂在NCM811中引入共格钙钛矿相，发挥钉扎效应，使材料在4.6V高电压下（003）峰仅发生连续位移而无分裂，将H2-H3相变得以显著缓解，200次循环后容量保持率达到94.7%。LIANG等采用高熵多元素掺杂策略制备单晶无钴超高镍材料，显著降低了充放电过程中的H2-H3相变程度，抑制了晶格收缩和体积变化。SUN等通过机械化学法将B引入LRM晶体结构，形成强B—O键，提高了晶格氧化还原反应的可逆性，在1C倍率下循环2000次后容量保持率高达80.6%。在高镍NCM中Nb⁵⁺掺杂可降低阳离子混排度，维持物相稳定。1.0%摩尔分数Nb掺杂可使NCM811在4.4V截止电压下循环500次后的容量保持率由72%提升至89%（如图8（a）所示）。

                                     图8　固态电池正极材料的掺杂改性：(a)锆掺杂NCM；(b)铌掺杂NCM；(c)铌掺杂LRM

微裂纹是导致正极颗粒机械失效和容量衰减的关键因素，元素掺杂可通过减小正极材料体积应变有效抑制其形成。LU等通过Al/Y共掺杂LCO，有效抑制了H1-3相变和颗粒收缩，显著缓解了内应力，高电压循环后颗粒内无明显微裂纹。ZHANG等采用高熵掺杂策略（Ti、Mg、Nb、Mo等多元素）制备的无钴高镍材料HE-LNMO，在宽电化学窗口内体积变化极小，显著减少了晶格缺陷和局部应变引起的颗粒开裂，C/3倍率下循环1000次后容量保持率达到85%。1.0%摩尔分数Nb掺杂可使NCM811在4.4V截止电压下循环500次后的容量保持率由72%提升至89%，同时将DSC放热峰温度提高约20°C（如图8（a）所示）。对于富锂材料，WU等通过Ru元素掺杂增强晶格氧稳定性，抑制氧析出和界面副反应，结合表面硫化处理，使硫化物固态电池在55℃高温下实现2022次超长循环。单晶化策略本身也是一种结构调控手段，YANG等制备的亚微米单晶富锂材料，消除了多晶材料的晶界，抑制了晶间裂纹形成，在硫化物固态电池中循环300次后容量保持率达到86%。

元素掺杂通过稳定晶格氧和增强Me—O键共价性，可有效抑制高电压下的氧析出和过渡金属溶解。WANG等通过Y³⁺掺杂Li位，构建Y³⁺-O²⁻-Ni⁴⁺电子云耦合机制，有效抑制了高镍材料在高电压下的氧损失和TM离子迁移。Nb⁵⁺掺杂可通过"柱撑效应"（pillareffect）稳定层状结构，抑制过渡金属迁移和相变（图8（b））。GU等通过促进固相煅烧策略成功制备了不同摩尔比的Nb掺杂正极材料。发现掺杂0.1%Nb的正极在50℃和60℃、1C倍率下100次循环后具有更稳定的热安全性，可逆性约为76%和55%，而空白样品的可逆性分别仅为36%和33%。WU等通过固态烧结制备了Li₁.₁₇Mn₀.₅₈Ni₀.₂₅O₂和Li₁.₁₇Mn₀.₅₇Ni₀.₂₄Nb₀.₀₂O₂样品，研究发现，Nb⁵⁺取代扩大了层间间距，增加了样品的电导率，强Nb-O结合能抑制了晶格氧的释放，并抑制过渡金属离子迁移到锂层和过渡金属离子溶解到电解质中。掺杂样品的初始库仑效率、高比放电容量和优异的循环稳定性（在2C速率下150次循环后为99%）均显著提高，在全电池中也表现出良好的电化学性能。铌掺杂可诱导LMNO的八面体尖角转变为球形小颗粒，并具有出色的电化学性能。YU等通过原子层沉积和退火技术在LRM表面构建Li₃PO₄界面层，结合碳纳米管添加剂，稳定了晶格氧，抑制了界面降解。

3.2.2表面包覆改性

表面包覆通过在正极材料颗粒表面构建一层保护层，侧重于稳定电极/电解质界面和抑制界面副反应。包覆层作为屏障，阻止正极材料与电解液或固态电解质的直接接触，从而抑制过渡金属溶解、减少晶格氧析出、缓解HF腐蚀；同时，具有高离子电导的包覆层（如LiNbO₃、Li₃PO₄）可作为界面"缓冲层"，改善固-固接触，降低界面阻抗，减少空间电荷层效应。常用包覆材料包括氧化物（Al₂O₃、ZrO₂、TiO₂）、快离子导体（LATP、LLZO、LiNbO₃、Li₂ZrO₃、Li₃PO₄）、氟化物（AlF₃、LiF）及导电碳等，可显著提升高电压循环寿命和倍率性能（如表7所示）。

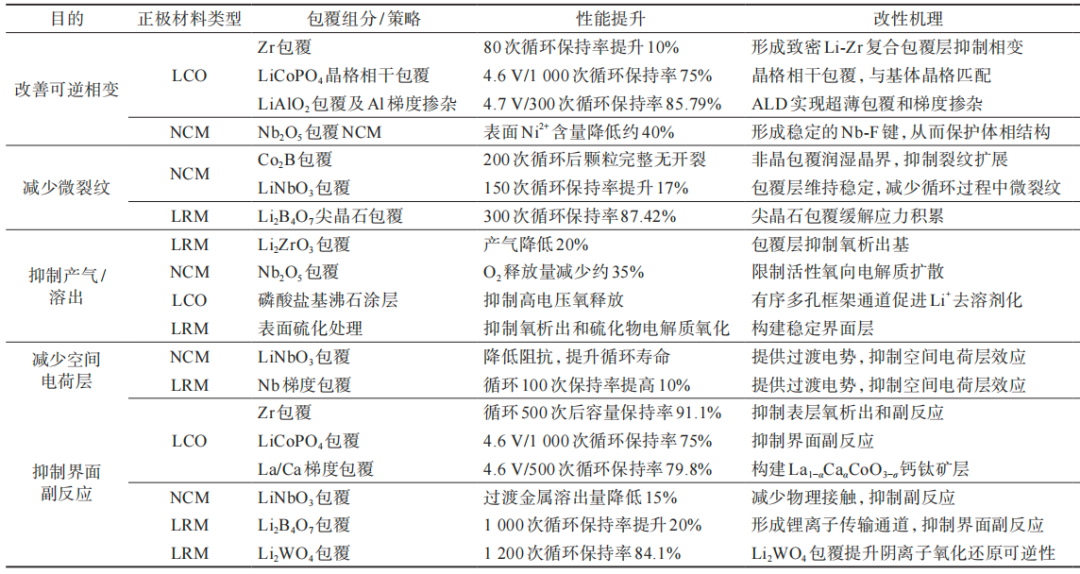

表7　表面包覆对正极材料改性效果

表面包覆层通过物理隔离和化学钝化作用，可有效抑制高电压下正极材料的相变。SHAO等采用ZrO₂作为Zr/F源，在NCM表面原位构建了Li-Zr复合包覆层，有效抑制了高电压下的O3→H1-3→O1相变。YANG等通过原位化学反应策略，将LiH₂PO₄和Co(OH)₂纳米颗粒与LCO球磨混合，经多步烧结在LCO表面设计了新型LiCoPO₄晶格相干包覆层，该包覆层与基体晶格匹配良好，在长循环过程中保持了结构稳定性。DOU等通过ALD技术实现了超薄LiAlO₂包覆和Al梯度掺杂的双重功能，包覆层与基体材料实现了良好的界面结合，Al成功掺杂进入表面晶格约120nm深度，实现了梯度分布，使ALCO在高截止电压下保持了高度有序的层状结构。1%质量分数Nb₂O₅包覆的NCM在4.4V截止电压下循环300次后容量保持率达到91%，显著优于未包覆样品（76%）。

表面包覆层可作为机械缓冲层，吸收晶胞体积变化产生的应力，抑制微裂纹的形成和扩展。YOON等通过室温合成法实现了Co₂B对NCM811一次颗粒的表面包覆和晶界浸润，约5nm厚的非晶包覆层完全润湿了晶界，电化学测试表明，Co₂B包覆样品在200次循环后二次颗粒保持完整无开裂，证实了包覆层有效抑制了应力腐蚀开裂。使用可传导锂离子的LiNbO₃包覆不仅可抑制正极与电解质的副反应，还可效缓冲晶胞体积变化产生的内应力，表现出更优异的容量、循环和倍率性能（如图9（a）所示）。对于富锂材料，GAO等通过简单的硼酸处理策略，在单晶富锂材料表面诱导形成Li₂B₄O₇尖晶石包覆层，实现了表面尖晶石包覆和体相B掺杂的双重功能，HAADF-STEM显示包覆层与基体结构清晰，有效缓解了循环过程中的应力积累。

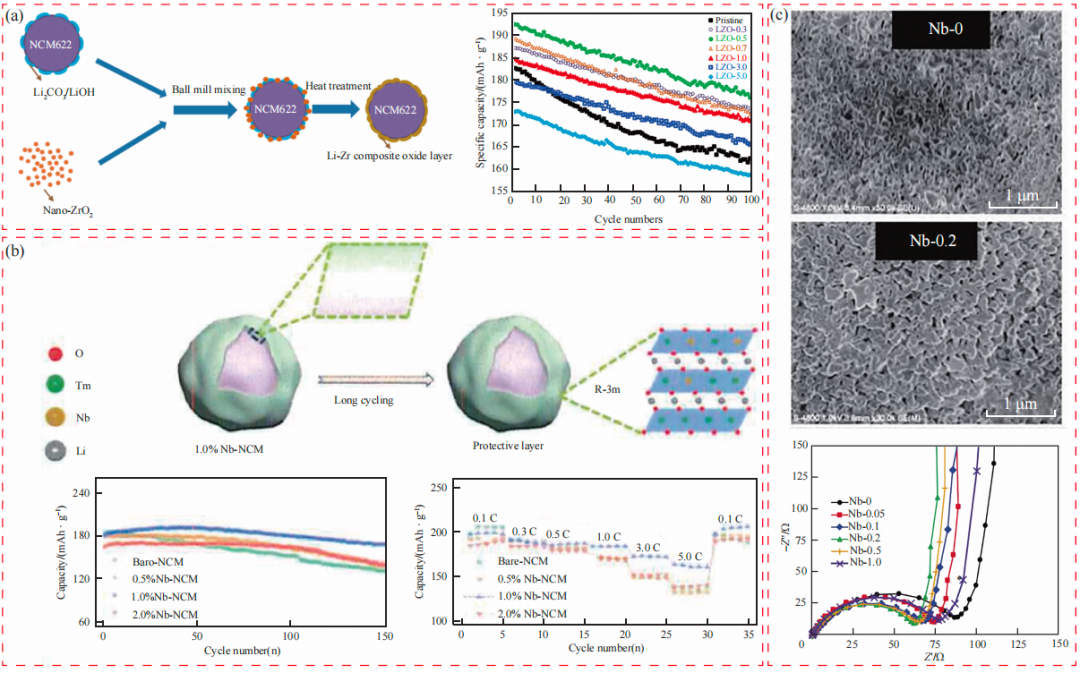

                                                   图9　固态正极包覆改性：(a)锆包覆NCM；(b)铌包覆NCM；(c)铌包覆LRM

表面包覆层作为物理屏障，可有效阻隔正极材料与电解质的直接接触，抑制晶格氧析出和过渡金属溶解。采用Li₂ZrO₃包覆不仅抑制表面氧释放、提供锂离子传输通道，还可原位形成Zr⁴⁺梯度掺杂层，缓解电压衰减。Nb₂O₅包覆层作为物理屏障，限制活性氧向电解质扩散，其强氧亲和力有助于稳定表面晶格氧，原位差分电化学质谱（DEMS）数据显示，包覆样品的O₂释放量减少约35%（图9（b））。HUANG等在LCO颗粒表面生长了均匀的结晶磷酸盐基沸石涂层，该保护层通过有序多孔框架通道加速Li⁺去溶剂化，同时抑制了高电压下的氧释放，缓解了相变。SUN等通过表面硫化处理，调控了富锂材料与硫化物电解质的界面兼容性，抑制了界面副反应和氧析出。

空间电荷层效应源于正极材料与固态电解质之间的化学势差异，表面包覆层可作为缓冲层，调控界面能级匹配，减少空间电荷积累。对于硫化物电解质与氧化物正极的界面，空间电荷层效应尤为突出，表面包覆LiNbO₃、LiTaO₃等具有高锂离子电导和宽电化学窗口的材料，已被证实可有效缓解这一问题。CHEN等通过LiNbO₃包覆三元正极，实现了与硫银锗矿型硫化物电解质的紧密接触，同时有效抑制了正极侧界面的化学/电化学副反应以及空间电荷层效应，显著提升了全固态电池的循环寿命。TIAN等通过表面梯度修饰，有效减少了富锂锰基与硫化物电解质之间的空间电荷层效应，循环100周保持率提高10%。

表面包覆是抑制高电压下正极与电解质界面副反应最直接有效的策略。对于LCO，PAN等制备的Zr-O包覆LCO，在3.0~4.6V电压范围内，1C倍率下循环500次后容量保持率为91.1%。YANG等构建的LiCoPO₄晶格相干包覆LCO，在4.7V截止电压下稳定循环，4.6V下1000次循环后容量保持率达到75%。HUANG等通过"镧化"处理，在LCO表面构建了约3nm厚的La₁₋ₐCaₐCoO₃钙钛矿结构，实现了优异的4.5V下600次循环97.9%和4.6V下500次循环79.8%的容量保持率。对于高镍NCM，TIAN等通过构建表面富Nb的LiNbO₃改性层，抑制了NCM与硫化物固态电解质的界面副反应，降低过渡金属溶解。SUN等通过机械化学法将B引入LRM晶体结构，并在表面形成非晶Li₂B₄O₇三维锂离子传输通道，有效抑制了界面副反应。KONG等通过原位引入Li₂WO₄相，实现了体相掺杂和表面包覆双重功能，Li₂WO₄包覆层提升了阴离子氧化还原反应可逆性，防止了卤化物固态电解质的氧化。

3.2.3其他改性方法

单晶化与晶粒尺寸调控通过消除晶界以抑制裂纹扩展与副反应。传统多晶NCM颗粒在循环中因晶界滑移产生微裂纹，加速电解质渗透与结构坍塌。单晶NCM622（粒径3~5μm）则展现出优异的颗粒强度和结构稳定性，在液态及固态体系中倍率及循环性能均显著改善（如图10（a）所示）。对于多晶NCM正极材料，通过构筑径向分布的内部结构，可有效提升颗粒强度，抑制体积膨胀收缩造成的颗粒粉化，提升循环性能（图10（b））。对于富锂材料，亚微米单晶颗粒可有效抑制表面重构与相分离，显著降低电压衰减速率。

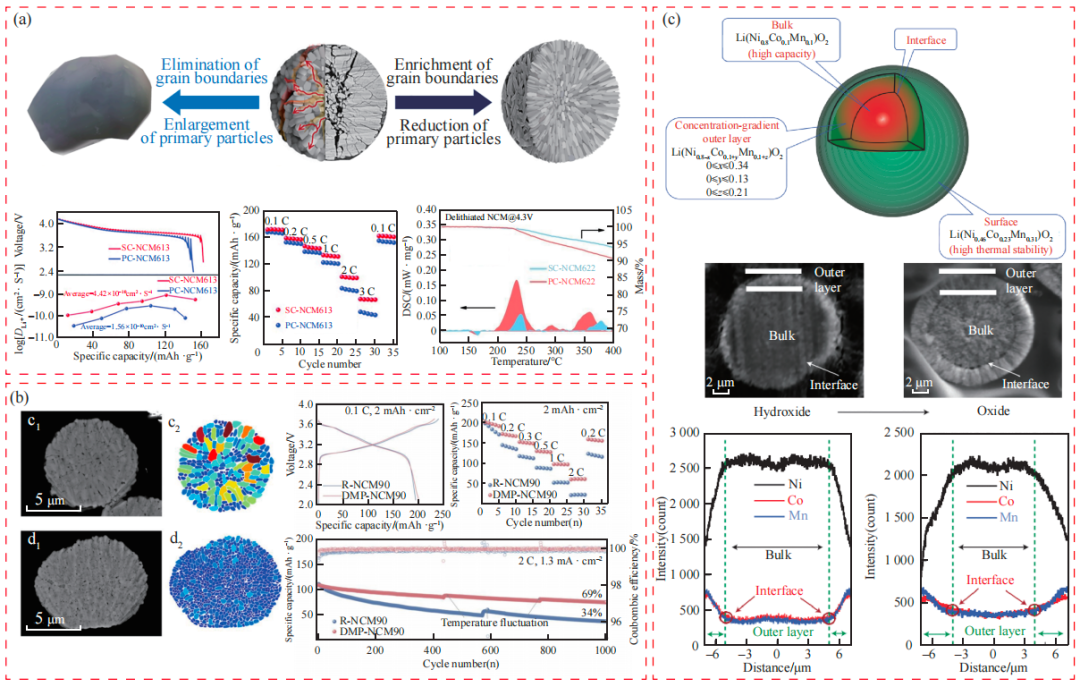

图10　固态正极的其他改性策略：(a)单晶化 ；(b)内部颗粒径向分布；(c)元素梯度分布

特殊微纳结构设计通过工程化形貌优化应力分布与传输路径。NCM811核壳结构（高镍核@低镍壳）可有效平衡能量密度与界面稳定性（图10（c）），但不同镍含量组分在烧结过程中所需的最优温度通常不同，并且核壳结构在充放电过程中容易出现镍含量变化界面处的开裂。GUO等报告了组分为LiNi₀.₇₅Mn₀.₂₀Co₀.₀₅O₂的正极材料，该材料表面呈现高锰低镍组分，通过元素扩散，实现了从表面到体相锰逐渐降低、镍逐渐升高的设计。浓度梯度结构的设计可显著减少充放电过程中体相的应力集中和微裂纹形成，在维持高容量发挥的基础上提升材料的结构稳定性。

针对不同正极体系，各类改性策略展现出高度适配性：采用掺杂来强化体相稳定性，通过包覆有效稳定界面，利用单晶化抑制裂纹，特殊微纳结构设计优化传输与应力管理。需进一步探索多策略协同（如"掺杂+包覆+单晶"一体化设计），并深入理解其在固-固界面环境下的动态演化机制，为高能量密度全固态锂电池提供高性能正极解决方案。

固态锂电池关键材料的研究已取得显著进展，但仍面临多重挑战。正极材料方面，钴酸锂具有高压实密度优势，但高电压下的不可逆相变导致结构坍塌；高镍多元材料凭借高比容量成为动力电池主流选择，但阳离子混排、微裂纹扩展和表面残碱问题突出；富锂锰基材料具有超高比容量潜力，但阴离子氧化还原不可逆导致的电压衰减和氧析出问题严重制约其应用。固态电解质方面，各体系均存在固有局限：聚合物电解质室温离子电导率低（<10⁻⁴S/cm）且机械强度不足；硫化物电解质离子电导率高达10⁻²S/cm，但空气稳定性极差且电化学窗口窄；卤化物电解质氧化稳定性优异（>4V），但对锂金属还原不稳定；氧化物电解质综合稳定性好，但固-固界面接触差且需要高温烧结。针对上述问题，元素掺杂、表面包覆和多体系复合等改性策略已被广泛研究。掺杂通过调控晶体结构和缺陷化学，可有效稳定晶格、抑制相变并拓宽电化学窗口；包覆通过物理隔离和化学钝化，可显著改善界面兼容性并抑制副反应；多阴离子复合则通过协同效应实现"高导-稳定-可加工"性能的统一。铌元素因其独特的电子结构和化学性质，在掺杂和包覆改性中展现出优异效果，为材料性能突破提供了新路径。未来固态锂电池关键材料将呈现以下发展趋势：

1）失效机制深度解析：未来研究需从原子/介观尺度深入揭示固态电解质及正极材料在长期循环与极端工况下的失效根源。利用原位/工况表征技术追踪关键元素在界面处的价态演变、扩散行为及副反应产物生成路径，厘清结构相变、氧析出、空间电荷层积累和界面副反应的动态作用机制。通过建立"结构-界面-性能-失效"四维关联模型，为精准设计材料改性工艺提供理论支撑。

2）协同改性工艺探索：单一改性方案难以满足高能量密度固态锂电池对关键材料的体相、界面离子传输与稳定结构的综合需求，亟需发展多元素、多物相、多尺度协同的集成改性工艺。结合以铌为代表的高价金属进行共掺杂，以调控晶格应变与缺陷浓度，通过先进工艺开发梯度包覆结构，实现纳米级均匀包覆。同时，探索在烧结或电化学活化过程中原位构建结构稳定的混合离子导体界面层，优化锂离子传输动力学，推动体相和界面工程从"静态修饰"向"动态自适应"演进。

3）人工智能方法驱动：通过构建掺杂浓度、包覆厚度、晶体结构、界面能等参数的高质量数据库，训练机器学习模型，以预测其对离子电导率、电化学窗口及界面稳定性的影响。结合第一性原理计算与图神经网络，高效筛选新型复合固态电解质及正极材料体系。利用数字孪生技术模拟固态电池在不同工况下的热-电-力响应，实现"数据-模型-试验"闭环迭代。

综上所述，固态锂电池关键材料未来的发展将朝着失效机制深度解析、协同改性工艺探索、人工智能方法驱动、产业化应用等方向演进。随着材料体系优化和制造工艺进步，尤其是界面调控和成本控制难题的逐步突破，固态锂电池有望在2030年前后实现规模化量产。在此过程中，高安全性和高能量密度的优势将推动其率先在对性能要求更为严苛的飞行汽车和高端电动平台落地，通过产业链上下游协同创新进一步加速技术迭代，为商业化推广提供坚实支撑。
